Wärmerückgewinnung Lüftung: Systeme, Effizienz & Industrie

Was ist Wärmerückgewinnung in Lüftungsanlagen?

Wärmerückgewinnung in Lüftungsanlagen ist die Übertragung von Wärmeenergie aus der Abluft auf die einströmende Außenluft mittels Wärmetauscher, um Heizenergie einzusparen. Anders als bei einfachen Abluftanlagen, die warme Raumluft ungenutzt nach außen führen, nutzen Systeme mit Wärmerückgewinnung die Abwärme zum Vorwärmen der Zuluft.

Das Funktionsprinzip: Ein Wärmetauscher trennt die beiden Luftströme physisch voneinander, ermöglicht aber den Wärmeaustausch. Die warme Abluft gibt ihre Energie an die kalte Außenluft ab, bevor sie als Fortluft das Gebäude verlässt. Die vorgewärmte Zuluft muss anschließend weniger nachgeheizt werden.

Für Produktionsbetriebe ist Wärmerückgewinnung besonders relevant: Industriehallen benötigen in der Regel hohe Luftwechselraten. Ohne Wärmerückgewinnung geht die gesamte Heizenergie dieser Luftmenge verloren. Bei langen Betriebszeiten und hohen Energiepreisen summieren sich die Verluste erheblich.

Die vier Luftarten in der Lüftungstechnik:

• Außenluft: Frischluft von außen vor dem Eintritt ins Gebäude
• Zuluft: Aufbereitete Außenluft, die in Räume eingebracht wird
• Abluft: Verbrauchte Raumluft vor dem Austritt aus dem Gebäude
• Fortluft: Abluft nach Wärmerückgewinnung, die ins Freie abgeführt wird

Systeme der Wärmerückgewinnung im Vergleich

Es gibt drei Hauptsysteme der Wärmerückgewinnung: rekuperative Systeme mit Plattenwärmetauschern, regenerative Systeme mit Rotationswärmetauschern und Kreislaufverbundsysteme. Die Wahl hängt von Platzbedarf, Hygieneanforderungen und räumlicher Anordnung der Luftkanäle ab.

Rekuperative Wärmerückgewinnung: Aufbau und Funktion

Bei rekuperativen Systemen strömen Abluft und Zuluft durch einen Plattenwärmetauscher oder Kreuzstromwärmetauscher. Die Luftströme sind durch Metallplatten getrennt, Wärme wird über die Trennwände übertragen. Eine Vermischung der Luftströme findet nicht statt.

Vorteile rekuperativer Systeme:

• Keine Übertragung von Gerüchen oder Schadstoffen zwischen den Luftströmen
• Geringer Wartungsaufwand
• Kompakte Bauweise möglich
• Für hygienekritische Anwendungen geeignet

Nachteile:

• Zu- und Abluftkanäle müssen räumlich nah beieinander liegen
• Bei sehr niedrigen Außentemperaturen Vereisungsgefahr

Einsatzbereich: Produktionshallen mit zentraler Lüftung, Bürogebäude, Lebensmittelindustrie mit strengen Hygieneanforderungen.

Regenerative Wärmerückgewinnung: Wann sinnvoll?

Regenerative Systeme nutzen einen Rotationswärmetauscher: Eine langsam rotierende Trommel mit Speichermasse dreht sich zwischen Ab- und Zuluftkanal. Die Abluft erwärmt die Speichermasse, die ihre Wärme anschließend an die Zuluft abgibt.

Vorteile regenerativer Systeme:

• Hoher Wärmerückgewinnungsgrad möglich
• Übertragung von Feuchtigkeit möglich (Feuchterückgewinnung)
• Geringere Vereisungsgefahr

Nachteile:

• Geringfügige Leckage zwischen den Luftströmen möglich
• Höherer Wartungsaufwand durch bewegliche Teile
• Nicht für stark kontaminierte Abluft geeignet
• Elektrischer Antrieb für Rotation erforderlich

Einsatzbereich: Hallenlüftung ohne kritische Abluftbelastung, Anwendungen mit Bedarf an Feuchterückgewinnung, große Volumenströme.

Kreislaufverbundsysteme

Kreislaufverbundsysteme nutzen ein Wärmeträgermedium (meist Wasser-Glykol-Gemisch), das in einem geschlossenen Kreislauf zwischen zwei Wärmetauschern zirkuliert. Ein Wärmetauscher entzieht der Abluft Wärme, der andere gibt sie an die Zuluft ab.

Vorteile:

• Zu- und Abluftkanäle können räumlich getrennt sein
• Keine Vermischung der Luftströme
• Flexible Anordnung der Lüftungsgeräte

Nachteile:

• Geringerer Wirkungsgrad durch doppelte Wärmeübertragung
• Pumpenenergie erforderlich
• Frostschutz im Kreislauf nötig
• Höhere Investitionskosten

Einsatzbereich: Bestandsgebäude mit räumlich getrennten Zu- und Abluftanlagen, Modernisierung ohne umfassende Kanalführung.

Effizienz und Kennzahlen in der Praxis

Wärmerückgewinnungsgrad: Was bedeuten 70, 85 oder 91 %?

Der Wärmerückgewinnungsgrad gibt an, wie viel Prozent der Wärmeenergie aus der Abluft auf die Zuluft übertragen werden. Ein Wert von 75 % bedeutet: Von 100 kWh Wärmeenergie in der Abluft werden 75 kWh auf die Zuluft übertragen.

Herstellerangaben nennen oft Werte bis 91 %, wie sie unter Laborbedingungen erreicht werden. In der Praxis liegen die Werte in der Regel niedriger, abhängig von Systemtyp und Betriebsbedingungen.

Einflussfaktoren auf den Wirkungsgrad:

1. Volumenstrom: Bei höheren Luftmengen sinkt die Kontaktzeit im Wärmetauscher
2. Temperaturdifferenz: Je größer der Unterschied zwischen Abluft und Außenluft, desto effizienter die Wärmeübertragung
3. Verschmutzung: Staub und Ablagerungen auf den Wärmetauscherflächen reduzieren die Übertragungsleistung
4. Vereisung: Bei sehr niedrigen Außentemperaturen kann Kondensat im Wärmetauscher gefrieren und Kanäle blockieren
5. Bypassbetrieb: Im Sommer wird die Wärmerückgewinnung oft abgeschaltet, um keine warme Außenluft zusätzlich zu erwärmen

Energieeinsparung: Wie viel ist realistisch?

Laut BDH (Stand April 2022) kann Lüftung mit Wärmerückgewinnung 25 bis 50 % der Heizenergie einsparen. Die tatsächliche Einsparung hängt von mehreren Faktoren ab:

• Betriebsstunden: Je länger die Lüftungsanlage läuft, desto höher die absolute Einsparung
• Luftwechselrate: Bei höheren Luftwechseln ist das Einsparpotenzial größer
• Heizenergiebedarf ohne Wärmerückgewinnung: In schlecht gedämmten Hallen mit hohen Lüftungswärmeverlusten ist die Einsparung größer
• Klimazone: In kalten Regionen mit langer Heizperiode steigt die Einsparung

Elektrische Hilfsenergie nicht vergessen: Ventilatoren und Pumpen benötigen Strom. Bei ungünstig ausgelegten Systemen kann die Hilfsenergie einen erheblichen Teil der eingesparten Heizenergie betragen. Die Gesamteffizienz berücksichtigt beide Energieströme.

Einsatz in Industrie und Gewerbe

Wann lohnt sich Wärmerückgewinnung im Betrieb?

Wärmerückgewinnung lohnt sich in Betrieben mit hohen Luftwechselraten, langen Betriebszeiten, hohen Heizkosten und ausreichender Temperaturdifferenz zwischen Zu- und Abluft. Typische Anwendungen:

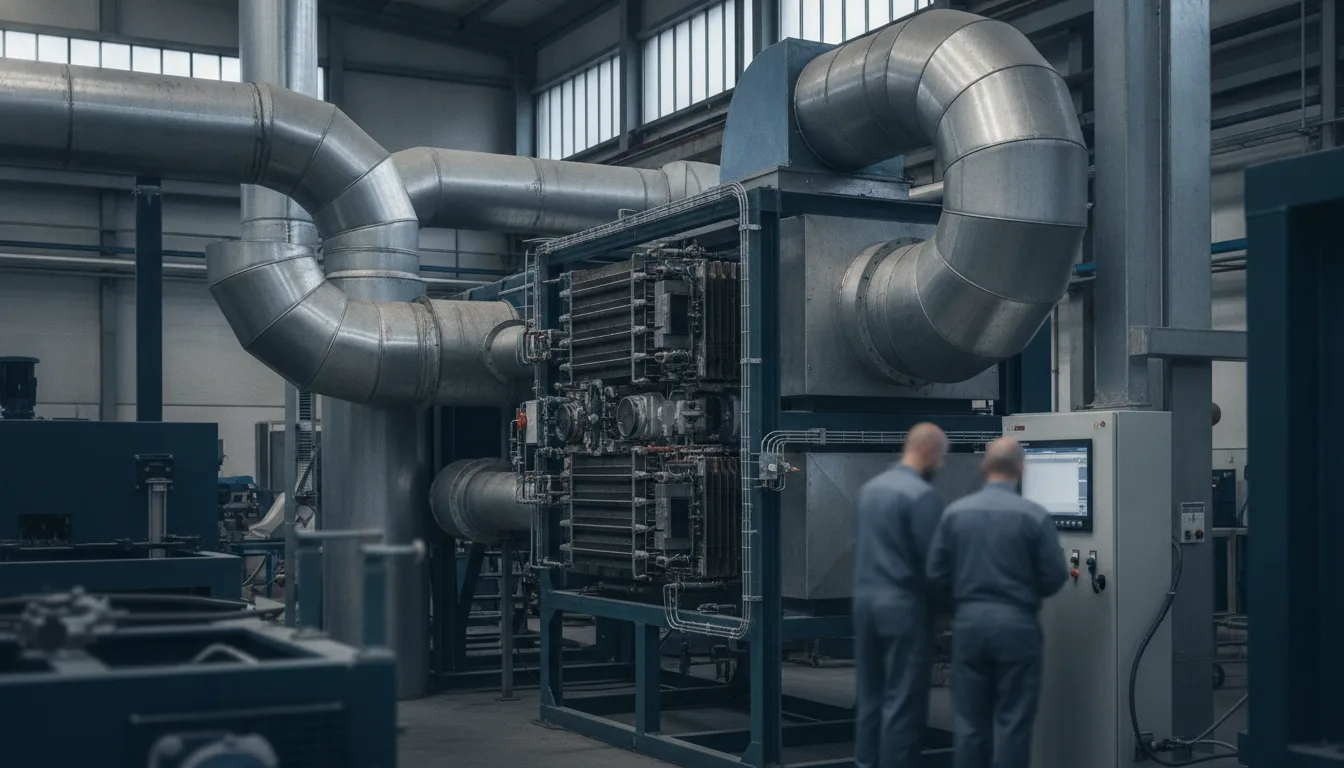

Hallenlüftung in Produktionsbetrieben:

Produktionshallen benötigen kontinuierliche Frischluftzufuhr für Mitarbeiter und Prozesse. Bei großen Hallenvolumen und mehrfachen Luftwechseln pro Stunde werden erhebliche Luftmengen bewegt. Ohne Wärmerückgewinnung muss diese Luftmenge vollständig aufgeheizt werden.

Prozesslüftung mit hohen Ablufttemperaturen:

In Gießereien, Schmieden oder Trocknungsanlagen entstehen erhöhte Ablufttemperaturen. Hier ist das Potenzial für Wärmerückgewinnung besonders hoch. Systeme mit Wärmerückgewinnung können die Zuluft vorwärmen, bevor sie in die Halle eingebracht wird.

Branchenspezifische Anwendungen:

• Lackierereien: Hohe Luftwechselraten wegen Lösemitteldämpfen, aber kontaminierte Abluft erfordert rekuperative Systeme ohne Leckage
• Druckereien: Ähnliche Anforderungen wie Lackierereien, oft mit zusätzlicher Abluftreinigung
• Lebensmittelproduktion: Strenge Hygieneanforderungen nach VDI 6022, nur rekuperative Systeme zulässig
• Metallverarbeitung: Hohe Wärmelasten durch Maschinen, Abluft oft mit Ölnebel belastet, aufwändige Filterung erforderlich

Besonderheiten bei kontaminierter Abluft

In vielen Industriebetrieben enthält die Abluft Staub, Ölnebel, Lösemittel oder andere Schadstoffe. Diese Kontamination stellt besondere Anforderungen an die Wärmerückgewinnung:

1. Nur rekuperative Systeme verwenden: Regenerative Systeme mit Leckage sind ungeeignet, wenn Schadstoffe nicht in die Zuluft gelangen dürfen
2. Vorfilterung der Abluft: Grobe Partikel müssen vor dem Wärmetauscher abgeschieden werden, sonst droht schnelle Verschmutzung
3. Reinigungsintervalle verkürzen: In staubiger Umgebung sind häufigere Reinigungen nötig
4. Korrosionsschutz: Bei aggressiven Dämpfen müssen Wärmetauscher aus Edelstahl oder beschichtetem Aluminium eingesetzt werden

Unterschiede zu Wohnraumlüftung:

Planung und Dimensionierung

Die Auslegung einer Lüftungsanlage mit Wärmerückgewinnung erfordert mehrere Schritte. Zentrale Kriterien sind Luftwechselrate, Raumvolumen und Wärmelast.

Luftwechselrate bestimmen:

Die erforderliche Luftwechselrate richtet sich nach:

• Personenzahl (Frischluft pro Person nach ASR A3.6)
• Schadstoffbelastung (bei Lösemitteln, Staub etc. höhere Raten)
• Wärmelast (Maschinen, Beleuchtung, Sonneneinstrahlung)
• Feuchtigkeit (in Nassbereichen oder bei Trocknungsprozessen)

Zentrale vs. dezentrale Systeme:

Zentrale Systeme mit einem großen Lüftungsgerät eignen sich für:

• Neubauten mit geplanter Kanalführung
• Große zusammenhängende Flächen
• Einheitliche Nutzung ohne stark unterschiedliche Anforderungen

Dezentrale Systeme mit mehreren kleinen Geräten sind vorteilhaft bei:

• Bestandsgebäuden ohne Platz für Kanalführung
• Unterschiedlichen Nutzungszonen mit verschiedenen Betriebszeiten
• Schrittweiser Modernisierung einzelner Bereiche

Integration in bestehende Infrastruktur:

Bei Modernisierung muss geprüft werden:

• Ist ausreichend Platz für Lüftungsgerät und Kanäle vorhanden?
• Können bestehende Kanäle weitergenutzt werden?
• Reicht die elektrische Anschlussleistung für Ventilatoren?
• Wie wird die Wärmerückgewinnung mit der Heizung verbunden?

Schnittstellen zu Gebäudeleittechnik:

Moderne Lüftungsanlagen werden in die Gebäudeleittechnik (GLT) eingebunden. Typische Funktionen:

• Anpassung des Volumenstroms nach CO₂-Konzentration oder Belegung
• Nachtabsenkung bei unbesetzten Hallen
• Bypass-Steuerung im Sommer zur Nachtauskühlung
• Frostschutz durch Vorheizregister bei sehr niedrigen Außentemperaturen
• Alarme bei Filterverschmutzung oder Störungen

Wirtschaftlichkeit und Amortisation

Die Investitionskosten für Lüftungsanlagen mit Wärmerückgewinnung variieren stark nach Volumenstrom, System und Einbausituation. Die Wirtschaftlichkeit hängt von Betriebsstunden, Energiepreisen und Wartungsaufwand ab.

Investitionskosten:

Die Kosten für industrielle Lüftungsanlagen mit Wärmerückgewinnung sind projektspezifisch und hängen von zahlreichen Faktoren ab:

• Volumenstrom und Systemtyp
• Kanalführung und Luftdurchlässe
• Elektroanschluss und Steuerung
• Montage und Inbetriebnahme

Betriebskosten:

1. Elektrische Energie für Ventilatoren: Abhängig von Volumenstrom, Druckverlust und Betriebsstunden
2. Wartung: Filterwechsel, Inspektion und Reinigung
3. Reparaturen: Rückstellung für Instandhaltung

Einsparung Heizenergie:

Laut BDH (Stand April 2022) lassen sich 25 bis 50 % der Heizenergie einsparen. Die tatsächliche Einsparung hängt ab von:

• Betriebsstunden pro Jahr
• Temperaturdifferenz zwischen Innen und Außen
• Wärmerückgewinnungsgrad des Systems
• Wartungszustand der Anlage

Fördermöglichkeiten:

Informieren Sie sich vor Projektbeginn über mögliche Förderprogramme bei BAFA, KfW oder Landesförderbanken. Die Konditionen ändern sich regelmäßig. Ein Energieberater kann Sie bei der Antragstellung unterstützen.

Wartung und Betrieb

Regelmäßige Wartung ist entscheidend für Effizienz und Hygiene. Vernachlässigte Anlagen können erheblich an Leistung verlieren und Gesundheitsrisiken bergen.

Filterwechsel-Intervalle:

• Außenluftfilter: regelmäßig wechseln, abhängig von Außenluftqualität
• Abluftfilter: in staubiger Umgebung häufiger, sonst seltener
• Druckdifferenzmessung zeigt Verschmutzung an

Reinigung von Wärmetauschern:

Plattenwärmetauscher: regelmäßig mit Druckluft oder Wasser reinigen, bei starker Verschmutzung häufiger. Rotationswärmetauscher: regelmäßige Inspektion, Reinigung bei sichtbarer Verschmutzung oder Leistungsabfall.

Verschmutzung und Leistungsverlust:

Staub und Ablagerungen auf den Wärmetauscherflächen wirken wie eine Isolierschicht. Der Wärmeübergang sinkt, der Wärmerückgewinnungsgrad fällt. Gleichzeitig steigt der Druckverlust, die Ventilatoren benötigen mehr Strom.

Hygieneanforderungen nach VDI 6022:

VDI 6022 regelt die Hygiene in Lüftungsanlagen. Zentrale Anforderungen:

• Regelmäßige Inspektion durch geschultes Personal
• Dokumentation aller Wartungsarbeiten
• Hygieneschulung für Wartungspersonal
• Bei Anlagen in sensiblen Bereichen (Lebensmittel, Pharma): regelmäßige Hygieneinspektion durch Sachverständigen
• Vermeidung von Schimmel und Bakterienwachstum durch Kondensatableitung und Trockenhaltung

Normen und Vorschriften

Für Planung, Ausführung und Betrieb von Lüftungsanlagen mit Wärmerückgewinnung gelten mehrere Normen und Vorschriften.

DIN EN 13053 regelt zentrale RLT-Geräte (Raumlufttechnische Geräte). Sie definiert Anforderungen an mechanische Festigkeit, Luftdichtheit, Wärmedämmung und akustische Eigenschaften. Hersteller müssen die Einhaltung nachweisen.

VDI 2071 behandelt Wärmerückgewinnung in RLT-Anlagen. Sie beschreibt Berechnungsverfahren für Wärmerückgewinnungsgrade, Auslegungskriterien und Wirtschaftlichkeitsbetrachtungen. Die Richtlinie hilft bei der Systemauswahl.

VDI 6022 legt Hygieneanforderungen fest. Sie gilt für alle Lüftungsanlagen, die Außenluft in Räume einbringen. Zentrale Punkte:

• Vermeidung von Kontamination der Zuluft
• Regelmäßige Wartung und Inspektion
• Schulung des Wartungspersonals
• Dokumentation

Bei Nichteinhaltung drohen Haftungsrisiken, wenn Gesundheitsschäden auftreten.

ASR A3.6 (Technische Regeln für Arbeitsstätten – Lüftung) definiert Anforderungen an die Lüftung von Arbeitsstätten. Sie legt Mindestluftwechsel fest und fordert ausreichende Frischluftzufuhr für Beschäftigte. Bei Lüftungsanlagen mit Wärmerückgewinnung muss sichergestellt sein, dass die hygienischen Anforderungen erfüllt werden.

Arbeitsschutz:

Bei Anlagen mit kontaminierter Abluft (Lösemittel, Staub, Gefahrstoffe) gelten zusätzlich:

• TRGS 500 (Technische Regeln für Gefahrstoffe – Schutzmaßnahmen)
• TRGS 528 (Schweißtechnische Arbeiten)
• BetrSichV (Betriebssicherheitsverordnung) bei explosionsgefährdeten Bereichen

Hinweis auf Fachplaner und Sachverständige:

Die Planung von Lüftungsanlagen mit Wärmerückgewinnung erfordert Fachwissen in Strömungsmechanik, Thermodynamik und Gebäudetechnik. Ziehen Sie einen Fachplaner für Technische Gebäudeausrüstung (TGA) hinzu. Bei hygienekritischen Anwendungen oder rechtlichen Fragen konsultieren Sie einen Sachverständigen für Lüftungstechnik.

Entscheidungshilfe: Checkliste für Betriebe

Wann ist Wärmerückgewinnung sinnvoll?

Wärmerückgewinnung lohnt sich typischerweise, wenn mehrere der folgenden Kriterien zutreffen:

• Hohe Betriebszeit pro Jahr
• Hohe Luftwechselrate
• Hohe Heizkosten
• Ausreichende Temperaturdifferenz zwischen Innen und Außen im Winter
• Erhöhte Ablufttemperatur
• Geplante Nutzungsdauer der Anlage über 10 Jahre

Welches System passt zu welcher Anwendung?

Wählen Sie rekuperative Systeme (Plattenwärmetauscher), wenn:

• Hygieneanforderungen hoch sind (Lebensmittel, Pharma)
• Abluft kontaminiert ist (Lösemittel, Gerüche)
• Zu- und Abluftkanäle räumlich nah sind
• Wartungsaufwand gering bleiben soll

Wählen Sie regenerative Systeme (Rotationswärmetauscher), wenn:

• Hoher Wirkungsgrad gefordert ist
• Große Volumenströme bewegt werden
• Feuchterückgewinnung gewünscht ist
• Abluft nicht stark kontaminiert ist

Wählen Sie Kreislaufverbundsysteme, wenn:

• Zu- und Abluftkanäle räumlich getrennt sind
• Bestandsgebäude ohne zentrale Kanalführung modernisiert werden
• Flexible Anordnung der Lüftungsgeräte erforderlich ist

Worauf beim Angebot achten?

Fordern Sie von Anbietern:

1. Technische Daten: Volumenstrom, Wärmerückgewinnungsgrad bei verschiedenen Betriebspunkten, elektrische Leistungsaufnahme
2. Betriebspunkt-Kennlinien: Druckverlust über Volumenstrom, Wirkungsgrad über Außentemperatur
3. Wartungskonzept: Filterwechsel-Intervalle, Reinigungsaufwand, Ersatzteilkosten
4. Wirtschaftlichkeitsberechnung: Mit Ihren Betriebsparametern (Stunden, Energiepreise), nicht mit Standardwerten
5. Referenzen: Vergleichbare Anwendungen in Ihrer Branche
6. Garantien: Leistungsgarantie für Wärmerückgewinnungsgrad, Gewährleistung

Wann Fachplaner hinzuziehen?

Ein Fachplaner ist empfehlenswert bei:

• Größeren Investitionen
• Komplexen Anforderungen (mehrere Nutzungszonen, Prozesslüftung)
• Integration in bestehende Gebäudeleittechnik
• Hygienekritischen Anwendungen
• Fördermittelbeantragung (oft Voraussetzung)

Die Planungskosten amortisieren sich durch optimierte Auslegung und vermiedene Fehler meist innerhalb der ersten Betriebsjahre.
