Werkstoffprüfung: Verfahren, Normen und Einsatz im Betrieb

Was ist Werkstoffprüfung? Definition und Zweck

Werkstoffprüfung ist die systematische Untersuchung von Werkstoffen und Bauteilen mittels normierter Verfahren, um deren mechanische, chemische oder physikalische Eigenschaften zu ermitteln und die Eignung für den vorgesehenen Einsatz zu bewerten. Sie dient der Qualitätssicherung in der Produktion, der Schadensanalyse bei Reklamationen, der Produktentwicklung und der Einhaltung gesetzlicher sowie normativer Anforderungen.

Die Werkstoffprüfung unterscheidet sich von der reinen Materialanalytik durch ihren Fokus auf normierte Prüfverfahren und die Bewertung von Gebrauchseigenschaften. Während die Materialprüfung sich auf Proben konzentriert, umfasst die Bauteilprüfung fertige oder verbaute Komponenten. Beide Bereiche nutzen jedoch dieselben Grundverfahren.

Ziele der Werkstoffprüfung im Betrieb:

• Qualitätssicherung: Überprüfung von Lieferanten und Produktionsprozessen
• Schadensanalyse: Ursachenermittlung bei Bauteilversagen oder Reklamationen
• Produktentwicklung: Werkstoffauswahl und Freigabeprozesse
• Compliance: Nachweis der Einhaltung von Normen, Gesetzen und Kundenanforderungen

Verfahren der Werkstoffprüfung im Überblick

Werkstoffprüfung gliedert sich in zerstörende und zerstörungsfreie Verfahren – zerstörende Tests liefern exakte Kennwerte durch Belastung bis zum Versagen, zerstörungsfreie Prüfung (ZfP) erhält das Bauteil für den weiteren Einsatz.

Zerstörende Werkstoffprüfung: Verfahren und Anwendung

Bei der zerstörenden Werkstoffprüfung werden Stichproben mechanisch, thermisch oder chemisch bis zur Zerstörung belastet. Die Verfahren liefern quantitative Werkstoffkennwerte für Festigkeitsberechnungen und Werkstofffreigaben.

Mechanische Prüfverfahren:

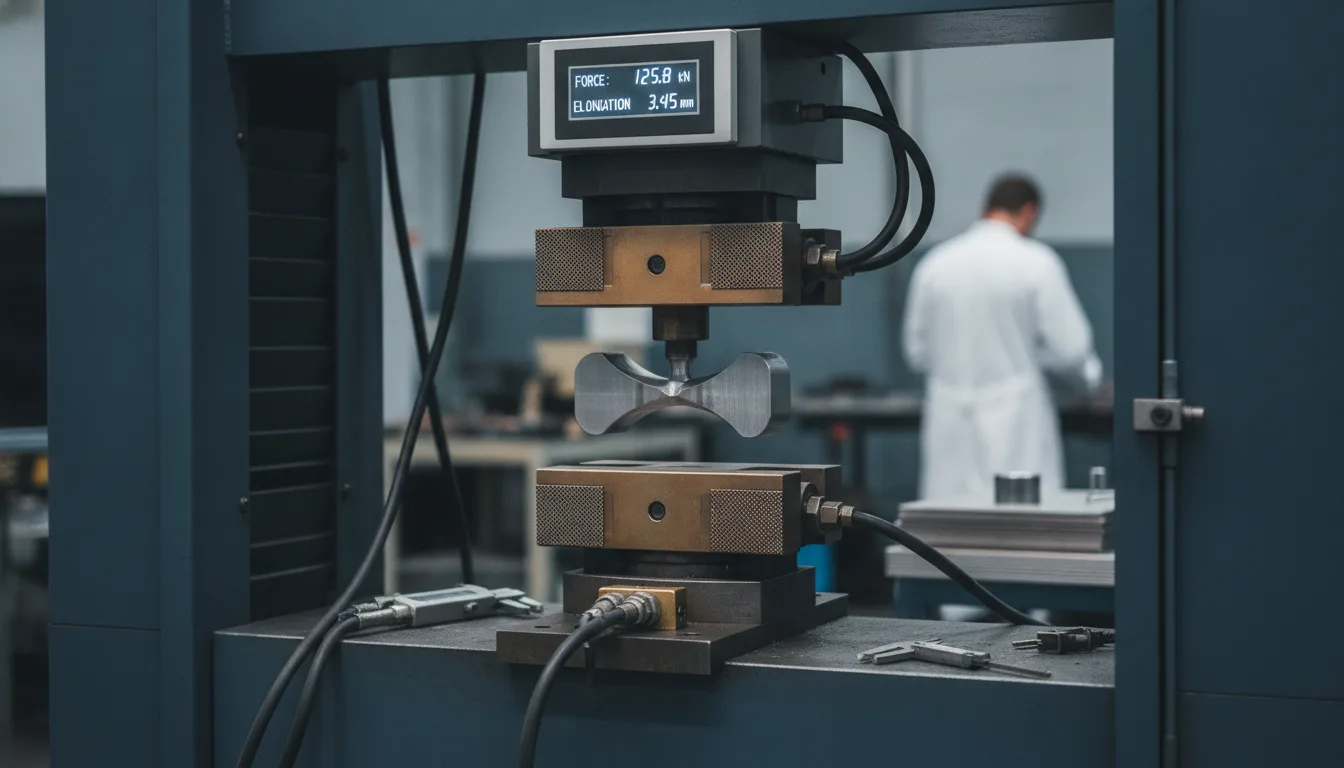

• Zugversuch (DIN EN ISO 6892): Ermittlung von Zugfestigkeit, Streckgrenze, Bruchdehnung und Elastizitätsmodul durch kontrollierte Zugbelastung bis zum Bruch
• Härteprüfung nach Brinell (DIN EN ISO 6506), Vickers (DIN EN ISO 6507) oder Rockwell (DIN EN ISO 6508): Messung des Widerstands gegen Eindringen eines Prüfkörpers
• Kerbschlagbiegeversuch (DIN EN ISO 148-1): Bestimmung der Zähigkeit durch schlagartige Belastung gekerbter Proben bei definierter Temperatur
• Dauerschwingversuch: Ermittlung der Ermüdungsfestigkeit unter zyklischer Belastung

Chemische und metallografische Analysen:

• Spektralanalyse zur Bestimmung der chemischen Zusammensetzung
• Metallografie: Gefügeuntersuchung an geschliffenen und geätzten Proben
• Korrosionsprüfungen in Salznebel- oder Klimakammern

Zerstörende Verfahren eignen sich für Wareneingangsprüfungen, Produktfreigaben und Schadensanalysen, wenn Proben aus der Serie entnommen werden können.

Zerstörungsfreie Prüfung (ZfP): Methoden im Vergleich

Zerstörungsfreie Prüfverfahren weisen Fehler wie Risse, Poren oder Einschlüsse nach, ohne das Bauteil zu beschädigen. Sie sind unverzichtbar für sicherheitsrelevante Bauteile und 100-Prozent-Prüfungen.

Die Normenreihe DIN EN 1330 beschreibt die Grundlagen der zerstörungsfreien Prüfung für alle gängigen Verfahren. Die Nachweisgrenze hängt vom jeweiligen Verfahren, Werkstoff und den Prüfbedingungen ab.

Entscheidungskriterien: Zerstörend oder zerstörungsfrei?

Die Wahl des Verfahrens hängt vom Prüfziel, der Bauteilgröße und den wirtschaftlichen Rahmenbedingungen ab.

Zerstörende Prüfung wählen, wenn:

• Quantitative Werkstoffkennwerte (Festigkeit, Dehnung) erforderlich sind
• Stichproben aus der Serie entnommen werden können
• Werkstofffreigaben oder Lieferantenbewertungen anstehen
• Schadensanalysen detaillierte Gefügeuntersuchungen erfordern

Zerstörungsfreie Prüfung wählen, wenn:

• Bauteile weiterverwendet oder verkauft werden sollen
• 100-Prozent-Prüfungen gefordert sind (z. B. in der Luftfahrt)
• Sicherheitsrelevante Bauteile überwacht werden (Druckbehälter, Krane)
• Wiederkehrende Prüfungen in der Instandhaltung nötig sind

Relevante Normen und Vorschriften

Werkstoffprüfung folgt nationalen und internationalen Normen, die Prüfverfahren, Probengeometrie und Auswertung festlegen. Ohne Normkonformität sind Prüfergebnisse nicht vergleichbar und rechtlich nicht verwertbar.

Wichtige Normen für Werkstoffprüfung:

Branchenspezifische Anforderungen:

• Automotive: IATF 16949 fordert Werkstoffprüfung in der Lieferantenkette
• Luftfahrt: EN 9100 verlangt lückenlose Dokumentation und ZfP-Prüfungen
• Druckgeräte: Druckgeräterichtlinie 2014/68/EU regelt Werkstoffprüfung im Rahmen der Konformitätsbewertung; wiederkehrende Prüfungen im Betrieb folgen aus der Betriebssicherheitsverordnung (BetrSichV)
• Medizintechnik: ISO 13485 regelt Werkstoffprüfung für Implantate und Instrumente

Akkreditierung nach DIN EN ISO/IEC 17025:

Prüflabore können sich durch die Deutsche Akkreditierungsstelle (DAkkS) akkreditieren lassen. Die Akkreditierung bestätigt die technische Kompetenz und die Einhaltung von Qualitätsstandards. Für rechtssichere Nachweise (z. B. bei Produkthaftung oder Exportzertifikaten) ist eine Akkreditierung oft erforderlich.

Dokumentations- und Nachweispflichten:

Prüfberichte müssen Prüfverfahren, Normbezug, Messwerte, Prüfpersonal und Prüfdatum enthalten. Aufbewahrungsfristen richten sich nach handels- und steuerrechtlichen Vorgaben (in der Regel 6 bis 10 Jahre) sowie produkthaftungsrechtlichen Erwägungen (Verjährungsfrist 10 Jahre nach § 13 ProdHaftG).

Werkstoffprüfung in der Produktion: Einsatzbereiche

Werkstoffprüfung ist in allen Phasen der Wertschöpfungskette präsent – von der Wareneingangsprüfung bis zur Instandhaltung.

Wareneingangsprüfung und Lieferantenqualifizierung:

Stichprobenartige oder 100-Prozent-Prüfungen sichern die Qualität zugekaufter Halbzeuge und Rohmaterialien. Härteprüfungen, Spektralanalysen und Zugversuche verifizieren Werkstoffzeugnisse und qualifizieren neue Lieferanten.

Prozessbegleitende Qualitätskontrolle:

Während der Fertigung überwachen Werkstoffprüfungen Wärmebehandlungen, Schweißprozesse und Oberflächenbehandlungen. Härteprüfungen nach dem Härten oder ZfP-Prüfungen an Schweißnähten verhindern Ausschuss.

**Schadensanalyse und Reklamationsbearbeitung:**

Bei Bauteilversagen oder Kundenreklamationen klären metallografische Untersuchungen, Bruchflächenanalysen und mechanische Tests die Ursache. Ergebnisse fließen in Korrekturmaßnahmen und Produktverbesserungen ein.

Produktentwicklung und Freigabeprozesse:

Neue Werkstoffe oder Fertigungsverfahren durchlaufen umfassende Werkstoffprüfungen. Zugversuche, Dauerschwingversuche und Korrosionsprüfungen validieren Konstruktionsberechnungen und geben Produkte für die Serie frei.

**Instandhaltung und Lebensdauerüberwachung:**

Wiederkehrende ZfP-Prüfungen an Kränen, Druckbehältern oder Pipelines überwachen Alterung und Rissbildung. Härteprüfungen an Verschleißteilen bestimmen Restlebensdauer und Wartungsintervalle.

Intern prüfen oder extern beauftragen?

Die Entscheidung zwischen eigener Prüfabteilung und externem Labor hängt von Prüffrequenz, Kompetenz, Investitionskosten und Akkreditierungsbedarf ab.

Entscheidungshilfe: Intern vs. extern prüfen

Wann interne Prüfung sinnvoll ist:

Bei hoher Prüffrequenz (z. B. tägliche Härteprüfungen in der Wärmebehandlung) amortisieren sich Investitionen in Prüfgeräte und Personal. Einfache Verfahren wie Härteprüfung oder visuelle Prüfungen lassen sich mit überschaubarem Aufwand intern etablieren.

Wann externe Labore die bessere Wahl sind:

Für seltene, komplexe oder akkreditierungspflichtige Prüfungen (z. B. Zugversuche für Zulassungen, umfassende ZfP-Untersuchungen) bieten externe Labore Kostenvorteile und Rechtssicherheit. Sie verfügen über Spezialgeräte und zertifiziertes Personal nach DIN EN ISO 9712.

Typische Kosten und Durchlaufzeiten:

Die Kosten für externe Werkstoffprüfung variieren je nach Verfahren, Probenumfang und Labor erheblich. Für konkrete Preise sollten Angebote eingeholt werden. Durchlaufzeiten variieren je nach Labor und Auslastung, typischerweise zwischen wenigen Tagen und zwei Wochen. Viele Labore bieten Eilservice an.

Auswahl von Prüfdienstleistern: Worauf achten?

• Akkreditierung nach DIN EN ISO/IEC 17025 durch die DAkkS
• Zertifizierung des Prüfpersonals nach DIN EN ISO 9712 (für ZfP)
• Referenzen in Ihrer Branche
• Transparente Preisgestaltung und Lieferzeiten
• Technische Ausstattung für Ihre spezifischen Anforderungen

Aufgaben und Qualifikation von Werkstoffprüfern

Werkstoffprüfer führen mechanische, chemische oder zerstörungsfreie Prüfungen durch, dokumentieren Ergebnisse, bewerten Werkstoffkennwerte und unterstützen Qualitätssicherung sowie Schadensanalyse.

Tätigkeitsprofil im Betrieb:

• Vorbereitung und Durchführung normgerechter Prüfungen
• Bedienung und Wartung von Prüfmaschinen und Messgeräten
• Auswertung von Messdaten und Erstellung von Prüfberichten
• Bewertung von Prüfergebnissen anhand von Normen und Spezifikationen
• Mitwirkung bei Schadensanalysen und Reklamationsbearbeitung
• Kalibrierung und Überwachung von Prüfmitteln

Ausbildung und Zertifizierung:

Werkstoffprüfer durchlaufen eine dreijährige duale Ausbildung mit Schwerpunkten in Metalltechnik, Kunststofftechnik oder Wärmebehandlungstechnik. Die Ausbildung umfasst mechanische, chemische und physikalische Prüfverfahren sowie Metallografie und Qualitätsmanagement.

Für zerstörungsfreie Prüfung ist eine Zertifizierung nach DIN EN ISO 9712 erforderlich. Die Norm definiert drei Qualifikationsstufen:

• Level 1: Durchführung von Prüfungen nach Anweisung
• Level 2: Selbstständige Prüfung, Auswertung und Bewertung
• Level 3: Verantwortung für Prüfverfahren, Personalschulung und Verfahrensentwicklung

Die Zertifizierung ist verfahrensspezifisch (z. B. nur für Ultraschall oder Röntgen) und hat eine Gültigkeit von 5 Jahren, danach ist eine Rezertifizierung erforderlich.

Weiterbildung und Spezialisierung:

Werkstoffprüfer können sich zum Techniker oder Meister weiterbilden oder ein Studium in Werkstofftechnik, Materialwissenschaft oder Qualitätsmanagement anschließen. Spezialisierungen auf einzelne ZfP-Verfahren oder Branchen (Luftfahrt, Automotive) erhöhen die Qualifikation.

Häufige Fragen zur Werkstoffprüfung

Welche Arten der Werkstoffprüfung gibt es?

Werkstoffprüfung gliedert sich in zerstörende Verfahren (Zugversuch, Härteprüfung, Kerbschlagbiegeversuch) und zerstörungsfreie Prüfung (Ultraschall, Röntgen, Magnetpulver, Wirbelstrom, Eindringprüfung). Ergänzend kommen chemische Analysen und metallografische Untersuchungen zum Einsatz.

Welche Aufgaben hat die Werkstoffprüfung?

Werkstoffprüfung dient der Qualitätssicherung in Produktion und Wareneingang, der Schadensanalyse bei Bauteilversagen, der Produktentwicklung und Werkstofffreigabe sowie der Einhaltung von Normen und gesetzlichen Anforderungen.

Was ist Materialprüfung?

Materialprüfung ist ein Synonym für Werkstoffprüfung und umfasst die Untersuchung von Werkstoffen und Bauteilen auf mechanische, chemische und physikalische Eigenschaften. Der Begriff wird oft synonym verwendet, wobei Materialprüfung stärker auf Proben fokussiert.

Welche Aufgaben hat ein Werkstoffprüfer?

Werkstoffprüfer führen normgerechte Prüfungen durch, bedienen Prüfmaschinen, werten Messdaten aus, erstellen Prüfberichte und bewerten Ergebnisse. Sie wirken bei Schadensanalysen mit und überwachen die Kalibrierung von Prüfmitteln.

Was kostet Werkstoffprüfung?

Die Kosten variieren je nach Verfahren, Probenumfang und Labor erheblich. Für konkrete Preise sollten Angebote bei akkreditierten Prüflaboren eingeholt werden. Die Preisspanne reicht von einfachen Härteprüfungen bis zu umfassenden Schadensanalysen.

Welche Qualifikationen braucht Prüfpersonal?

Werkstoffprüfer benötigen eine dreijährige Ausbildung. Für zerstörungsfreie Prüfung ist eine Zertifizierung nach DIN EN ISO 9712 in drei Stufen (Level 1–3) erforderlich, die verfahrensspezifisch ist und alle 5 Jahre erneuert werden muss.

Wann ist eine Akkreditierung nötig?

Eine Akkreditierung nach DIN EN ISO/IEC 17025 ist für rechtssichere Nachweise (Produkthaftung, Export, behördliche Genehmigungen) erforderlich. Sie bestätigt die technische Kompetenz des Labors und wird von der Deutschen Akkreditierungsstelle (DAkkS) vergeben.

Wie lange dauern Werkstoffprüfungen?

Durchlaufzeiten variieren je nach Labor und Auslastung, typischerweise zwischen wenigen Tagen und zwei Wochen. Viele Labore bieten Eilservice an. Interne Prüfungen können sofort durchgeführt werden.
