Reinraum: Klassen nach ISO 14644, Aufbau und Betrieb

Was ist ein Reinraum? Definition und Einsatzbereiche

Ein Reinraum ist ein Raum, in dem die Konzentration luftgetragener Partikel kontrolliert und durch technische Maßnahmen auf einem definierten, niedrigen Niveau gehalten wird, klassifiziert nach ISO 14644-1. Zusätzlich werden Temperatur, Luftfeuchtigkeit und Druck überwacht und geregelt.

Reinräume unterscheiden sich von Reinraumbereichen und Sicherheitswerkbänken durch ihre Größe und Komplexität. Während Sicherheitswerkbänke lokale Schutzumgebungen darstellen, sind Reinräume vollständig abgeschlossene Räume mit eigener Raumlufttechnischer Anlage (RLT).

Typische Branchen und Anwendungen

Reinräume sind in folgenden Branchen unverzichtbar:

• Halbleiterfertigung: Produktion von Mikrochips und Leiterplatten (ISO 1–5), wo ein Partikel von 0,1 µm bereits Kurzschlüsse verursacht
• Pharma und Biotechnologie: Sterile Herstellung von Medikamenten, Impfstoffen und Infusionslösungen nach GMP-Richtlinien (ISO 5–7)
• Medizintechnik: Fertigung von Implantaten, Herzschrittmachern und chirurgischen Instrumenten gemäß MDR (Medical Device Regulation)
• Optik und Photonik: Schleifen und Beschichten von Linsen, Spiegeln und Lasersystemen (ISO 6–8)
• Luftfahrt und Raumfahrt: Montage empfindlicher Komponenten für Satelliten und Triebwerke

Wann ist ein Reinraum gesetzlich vorgeschrieben?

Für Pharmahersteller und Medizintechnikunternehmen schreiben der EU-GMP-Leitfaden und die MDR Reinräume vor. Die FDA (Food and Drug Administration) fordert vergleichbare Standards für den US-Markt. Die ISO 14644-Serie ist keine Rechtsnorm, wird aber als Stand der Technik anerkannt und in Genehmigungsverfahren gefordert.

Reinraumklassen nach ISO 14644-1: Übersicht und Anforderungen

Die ISO 14644-1 definiert neun Reinraumklassen (ISO 1 bis ISO 9), die sich durch die maximal zulässige Partikelkonzentration je Kubikmeter Luft unterscheiden – ISO 1 ist die reinste Klasse. Die Klassifizierung erfolgt anhand von Partikelgrößen zwischen 0,1 µm und 5 µm.

Partikelgrößen und Messmethoden

Die Tabelle zeigt die maximal zulässige Partikelkonzentration (Partikel/m³) für die wichtigsten Partikelgrößen:

Die Messung erfolgt mit optischen Partikelzählern nach ISO 14644-1. Die Anzahl der Messpunkte richtet sich nach der Raumgröße: Mindestens drei Punkte bei Räumen bis 100 m², weitere Punkte bei größeren Flächen.

GMP-Reinraumklassen im Vergleich

In der Pharma- und Medizintechnikproduktion gelten die GMP-Klassen A, B, C und D parallel zur ISO-Klassifizierung:

Der Unterschied zwischen ISO- und GMP-Klassifizierung liegt in der zusätzlichen mikrobiologischen Überwachung: GMP fordert regelmäßige Keimzahlbestimmungen auf Oberflächen und in der Luft.

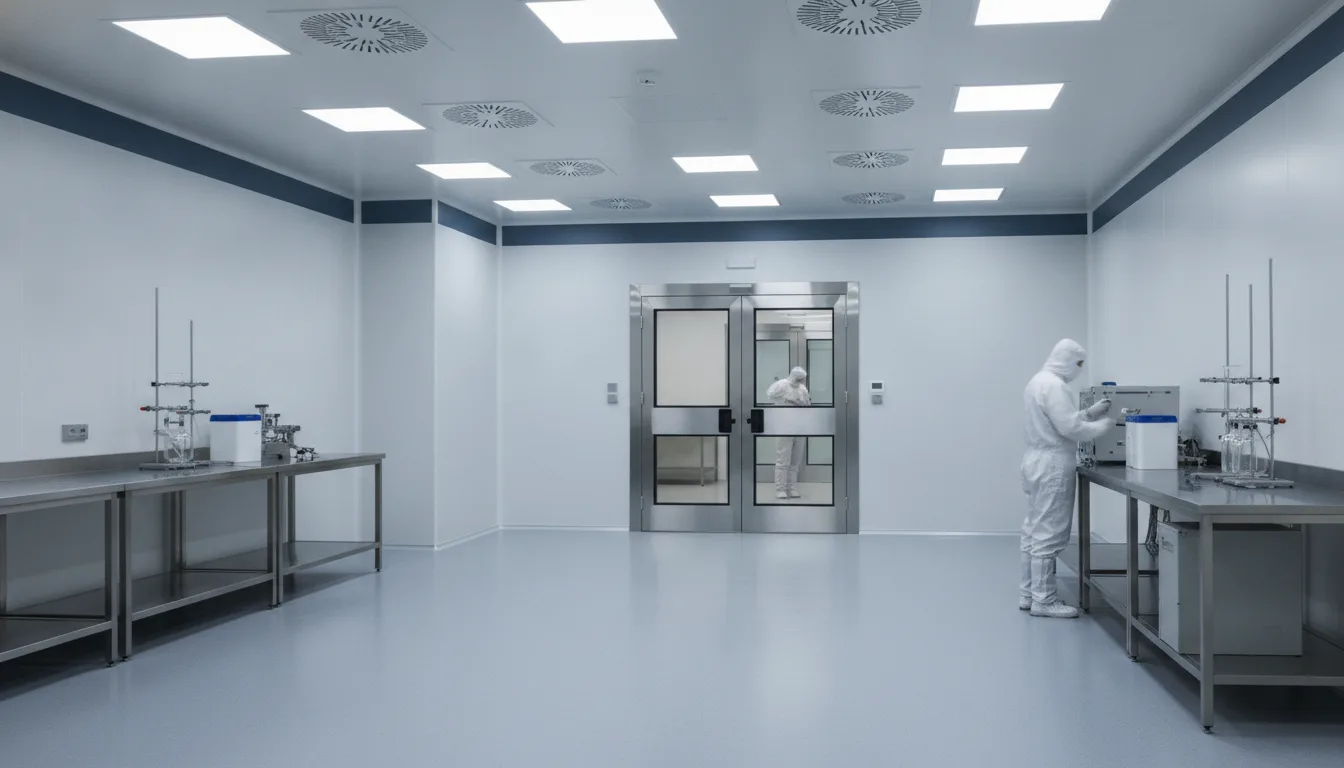

Aufbau und Technik: Wie funktioniert ein Reinraum?

Reinräume nutzen HEPA- oder ULPA-Filter, die mindestens 99,95 % (H13) bis 99,999995 % (U17) der Partikel aus der Zuluft abscheiden, kombiniert mit turbulenzarmer oder turbulenter Luftströmung. Die Raumlufttechnische Anlage (RLT) ist das Herzstück jedes Reinraums.

HEPA- und ULPA-Filter: Abscheidegrade und Wechselintervalle

Filter werden nach EN 1822 klassifiziert:

Die Wechselintervalle hängen von der Staubbelastung der Zuluft, der Betriebsdauer und dem Druckverlust ab. Ein Differenzdruckmesser überwacht die Filterbeladung. Sie sollten Filter tauschen, wenn der Druckverlust den vom Hersteller angegebenen Grenzwert erreicht.

Turbulenzarme Verdrängungsströmung (TAV)

Bei der turbulenzarmen Verdrängungsströmung (TAV), auch Laminar Flow genannt, strömt gefilterte Luft gleichmäßig von der Decke zum Boden. Partikel werden sofort nach unten transportiert und über den Boden abgesaugt.

Turbulent gemischte Luftströmung kommt in weniger kritischen Bereichen (ISO 7–8) zum Einsatz. Hier wird die Luft über Deckenauslässe eingebracht und mehrfach im Raum umgewälzt. Die Luftwechselrate richtet sich nach der erforderlichen ISO-Klasse und wird projektspezifisch ausgelegt.

Personenschleusen und Materialschleusen

Personenschleusen verhindern, dass Partikel von außen in den Reinraum gelangen. Sie bestehen aus mindestens zwei Türen mit Verriegelung, sodass nie beide Türen gleichzeitig offen sind. In der Schleuse legen Mitarbeiter Reinraumkleidung an und durchlaufen oft eine Luftdusche, die lose Partikel abbläst.

Materialschleusen funktionieren nach dem gleichen Prinzip. Material wird in Reinraumbehältern eingeschleust, die Oberflächen werden in der Schleuse gereinigt oder desinfiziert.

Druckkaskaden und bauliche Anforderungen

Reinräume arbeiten mit Überdruck gegenüber angrenzenden Bereichen. Dadurch strömt Luft immer vom reineren zum weniger reinen Bereich. Die Druckdifferenz wird projektspezifisch festgelegt.

Wände, Decken und Böden bestehen aus glatten, fugenarmen Materialien (Edelstahl, beschichtete Paneele, Epoxidharzbeschichtung). Kanten sind abgerundet, um Staubansammlungen zu vermeiden. Beleuchtung erfolgt über bündige Deckenleuchten, oft LED-Technik mit hoher Lichtausbeute.

ESD-Schutz (Electrostatic Discharge) ist in der Elektronikfertigung Pflicht: ableitfähige Böden, geerdete Arbeitsflächen und ESD-Kleidung verhindern elektrostatische Entladungen.

Qualifizierung und Überwachung nach ISO 14644-2 und -3

Nach ISO 14644-2 müssen Reinräume regelmäßig qualifiziert werden: Partikelkonzentration, Luftwechselrate, Filterintegrität und Druckdifferenzen – Intervalle richten sich nach Risikoklasse und Nutzung. Die ISO 14644-3 beschreibt Prüfverfahren für die Erstqualifizierung.

Qualifizierungsstufen: IQ, OQ, PQ

Die Qualifizierung erfolgt in drei Stufen:

1. Installation Qualification (IQ): Dokumentation der Installation – Prüfung, ob alle Komponenten gemäß Spezifikation eingebaut sind
2. Operational Qualification (OQ): Funktionsprüfung im Leerzustand – Messung von Luftgeschwindigkeit, Druckdifferenzen, Filterintegrität
3. Performance Qualification (PQ): Leistungsprüfung im Betriebszustand – Partikelkonzentration unter realen Produktionsbedingungen

Prüfintervalle nach ISO 14644-2

Die ISO 14644-2 legt Maximalintervalle fest, die je nach Risikobewertung verkürzt werden können:

In GMP-Umgebungen sind kürzere Intervalle üblich: Partikelkonzentration oft vierteljährlich, Filterintegrität jährlich.

Typische Messgeräte und Dienstleister

Sie benötigen für die Qualifizierung:

• Optische Partikelzähler (z. B. Laserspektrometer)
• Differenzdruckmesser (Manometer)
• Anemometer (Flügelrad- oder Hitzdraht-Anemometer)
• Thermohygrometer
• DOP-Generatoren für Filterintegritätsprüfungen

Viele Betreiber beauftragen externe Dienstleister für die Qualifizierung. Die Dokumentation muss revisionssicher archiviert werden und bei Audits vorliegen.

Betrieb: Personal, Kleidung und Verhalten

Reinraumkleidung muss partikelarm sein und richtet sich nach ISO-Klasse: ISO 5–7 erfordern meist Ganzkörperanzug, Haube, Handschuhe und Überschuhe; ISO 8–9 oft nur Kittel und Haarnetz. Die Kleidung wird in zertifizierten Wäschereien aufbereitet.

Schulungsanforderungen für Personal

Alle Mitarbeiter müssen vor dem ersten Einsatz im Reinraum geschult werden:

• Grundlagen der Kontaminationskontrolle
• Anziehen der Reinraumkleidung (Gowning-Prozedur)
• Verhaltensregeln: langsame Bewegungen, keine unnötigen Bewegungen, kein Sprechen ohne Mundschutz
• Materialeinschleusung und Abfallentsorgung
• Notfallverhalten

Wiederholungsschulungen sind jährlich empfohlen. Die Schulungen müssen dokumentiert werden.

Reinraumkleidung: Auswahl und Waschzyklen

Die Kleidung besteht aus synthetischen Fasern (Polyester, Polypropylen), die wenig Partikel abgeben. Je nach ISO-Klasse umfasst sie:

• ISO 5–6: Ganzkörperanzug mit integrierten Füßlingen, Haube, Gesichtsmaske, sterile Handschuhe (doppelt)
• ISO 7: Ganzkörperanzug oder zweiteiliger Anzug, Haube, Überschuhe, Handschuhe
• ISO 8: Kittel, Haarnetz, Überschuhe, Handschuhe
• ISO 9: Laborkittel, Haarnetz

Reinraumkleidung wird nach jedem Einsatz gewaschen. Zertifizierte Wäschereien nutzen partikelarme Waschverfahren und prüfen die Kleidung auf Beschädigungen. Die Standzeit hängt von Material und Beanspruchung ab.

Wie lange darf man im Reinraum arbeiten?

Die Arbeitszeit im Reinraum wird durch Gefährdungsbeurteilung und ergonomische Anforderungen bestimmt; pauschale Zeitgrenzen existieren nicht, üblich sind Schichten mit regelmäßigen Pausen außerhalb des Reinraums. Faktoren sind:

• Körperliche Belastung durch Schutzkleidung (Wärmestau, eingeschränkte Bewegung)
• Psychische Belastung durch Isolation und Konzentration
• Arbeitsschwere der Tätigkeit

In der Praxis haben sich Einsatzzeiten von einigen Stunden mit anschließenden Pausen bewährt. Die genaue Dauer richtet sich nach der Gefährdungsbeurteilung. Bei schwerer körperlicher Arbeit oder hohen Temperaturen verkürzen Sie die Einsatzzeiten.

Typische Fehler im Reinraumbetrieb

Häufige Fehler im Reinraumbetrieb sind:

1. Unzureichende Personalschulung: Mitarbeiter kennen Kontaminationsquellen nicht
2. Falsche Materialeinschleusung: Verpackungen werden nicht in der Schleuse entfernt
3. Verspäteter Filterwechsel: Druckverlust wird nicht überwacht, Filterleistung sinkt
4. Unzureichende Dokumentation: Qualifizierungen und Wartungen nicht lückenlos dokumentiert
5. Nichtbeachtung von Druckkaskaden: Türen bleiben offen, Luftströmung wird gestört
6. Zu schnelle Bewegungen: Verwirbelungen erhöhen die Partikelkonzentration
7. Ungeeignete Reinigungsmittel: Rückstände oder Partikel durch falsche Produkte

Sie vermeiden diese Fehler durch regelmäßige Schulungen, klare SOPs (Standard Operating Procedures) und kontinuierliche Überwachung.

Kosten: Investition, Betrieb und Instandhaltung

Die Investitionskosten für einen Reinraum hängen von Größe, Klasse und Ausstattung ab; Betriebskosten umfassen Energie, Filterwechsel, Qualifizierung und Personal – konkrete Richtwerte sind projektspezifisch. Die Wirtschaftlichkeit hängt von der Nutzungsdauer und der Auslastung ab.

Was kostet ein Reinraum?

Investitionskosten setzen sich zusammen aus:

• Bauliche Maßnahmen: Wände, Decken, Böden, Türen, Fenster
• RLT-Anlage: Filter, Ventilatoren, Kanalführung, Regelungstechnik
• Schleusen: Personen- und Materialschleusen
• Ausstattung: Beleuchtung, ESD-Schutz, Medienversorgung (Druckluft, Reinstwasser)
• Qualifizierung: IQ, OQ, PQ durch externe Dienstleister

Die Kosten variieren stark je nach Anforderungen und können von fünfstelligen Beträgen für kleine modulare Lösungen bis zu sechsstelligen oder Millionenbeträgen für hochkritische Anwendungen reichen. Eine individuelle Kalkulation durch Fachplaner ist unerlässlich.

Laufende Kosten und Einsparpotenziale

Betriebskosten pro Jahr:

• Energie: RLT-Anlagen laufen oft rund um die Uhr, Stromkosten für Ventilatoren, Kühlung und Heizung machen einen erheblichen Teil der Betriebskosten aus
• Filterwechsel: Kosten variieren je nach Filtertyp und -größe erheblich
• Qualifizierung: Die Kosten variieren je nach Umfang, Raumgröße und beauftragtem Dienstleister
• Reinraumkleidung: Kauf und Aufbereitung verursachen laufende Kosten pro Mitarbeiter
• Personal: Schulungen, erhöhter Zeitaufwand für Gowning und Schleusen

Einsparpotenziale:

• Bedarfsgerechte Lüftung: RLT-Anlage im Nichtbetrieb auf Grundlast reduzieren kann erhebliche Energieeinsparungen ermöglichen
• Effiziente Ventilatoren: EC-Motoren statt AC-Motoren
• Wärmerückgewinnung: Abwärme der Abluft nutzen
• Modulare Reinräume: Flexible Erweiterung, geringere Investition als Festbau
• Vorfilter: Grobfilter vor HEPA-Filtern verlängern deren Standzeit

Instandhaltungszyklen: Filter, RLT-Anlagen, Schleusen

Instandhaltungsplan (Richtwerte):

Die Instandhaltung muss in einem Wartungsplan dokumentiert werden. Viele Betreiber schließen Wartungsverträge mit Anlagenbauern ab.

Wirtschaftlichkeit: Modulare vs. fest installierte Reinräume

Modulare Reinräume bestehen aus vorgefertigten Paneelen und können erweitert oder umgebaut werden. Sie sind in der Regel günstiger in der Anschaffung als fest installierte Lösungen und schneller installiert (Wochen statt Monate). Fest installierte Reinräume bieten höhere Stabilität und sind für langfristige, hochkritische Anwendungen (ISO 1–4) besser geeignet.

Die Wahl hängt ab von:

• Produktionsvolumen und Auslastung
• Erforderliche ISO-Klasse
• Flexibilität bei Prozessänderungen
• Verfügbares Budget

Planung und Bau: Checkliste für Betreiber

Eine strukturierte Planung vermeidet teure Nachbesserungen. Die Checkliste umfasst:

Bedarfsanalyse

• Welche ISO-Klasse ist erforderlich? (Produktanforderungen, regulatorische Vorgaben)
• Welche Raumgröße? (Anzahl Arbeitsplätze, Maschinen, Materialfluss)
• Welche Prozesse laufen ab? (Temperatur, Luftfeuchtigkeit, Medien)
• Wie viele Mitarbeiter arbeiten gleichzeitig im Reinraum?
• Welche Materialien werden eingeschleust?

Standortwahl und bauliche Voraussetzungen

• Ist die Deckenhöhe ausreichend? (Mindestens 2,5 m, besser 3–4 m für RLT-Technik)
• Ist die Tragfähigkeit der Decke gegeben? (Filter, Ventilatoren)
• Sind Medienanschlüsse vorhanden? (Strom, Druckluft, Wasser, Abwasser)
• Ist der Standort erschütterungsarm? (Wichtig für Präzisionsfertigung)
• Ist Platz für Schleusen und Technikräume?

Auswahl von Planern und Anlagenbauern

• Hat der Anbieter Referenzen in Ihrer Branche?
• Ist die Qualifizierung (IQ, OQ, PQ) im Angebot enthalten?
• Bietet der Anbieter Wartungsverträge an?
• Sind Ersatzteile langfristig verfügbar?
• Ist der Anbieter nach ISO 9001 zertifiziert?

Genehmigungen und Abnahmen

• Baugenehmigung (je nach Bundesland und Umfang)
• Arbeitsschutz: Gefährdungsbeurteilung, Betriebsanweisung
• GMP-Inspektion durch Behörden (für Pharma/Medizintechnik)
• Abnahme durch TÜV oder Sachverständige (optional, aber empfohlen)

Typische Planungsfehler

• Zu geringe Luftwechselrate: Partikelkonzentration wird nicht erreicht
• Falsche Druckkaskade: Luft strömt in die falsche Richtung
• Unzureichende Schleusenkapazität: Engpass bei Schichtwechsel
• Fehlende Redundanz: Ausfall der RLT-Anlage stoppt Produktion
• Keine Erweiterungsmöglichkeit: Spätere Anpassungen sehr teuer

Normen, Richtlinien und rechtliche Anforderungen

Die ISO 14644-Serie ist die zentrale Normenfamilie für Reinraumtechnik. Sie umfasst unter anderem:

• ISO 14644-1: Klassifizierung der Luftreinheit anhand der Partikelkonzentration
• ISO 14644-2: Überwachung und Prüfung zur Einhaltung der ISO 14644-1
• ISO 14644-3: Prüfverfahren
• ISO 14644-4: Planung, Ausführung und Erstinbetriebnahme
• ISO 14644-5: Betrieb
• ISO 14644-7: Separative Schutzeinrichtungen (Isolatoren, Handschuhboxen)
• ISO 14644-8: Molekulare Kontamination
• ISO 14644-9: Klassifizierung der Oberflächenreinheit

VDI 2083: Reinraumtechnik

Die VDI-Richtlinie 2083 ergänzt die ISO 14644 für den deutschen Markt. Sie behandelt Planung, Bau, Betrieb und Qualifizierung. Besonders relevant: VDI 2083 Blatt 3 (Messtechnik) und Blatt 9 (Betrieb).

GMP-Leitfaden (EU, FDA) für Pharma und Medizintechnik

Der EU-GMP-Leitfaden (EudraLex Volume 4, Annex 1) legt Anforderungen an die Herstellung steriler Arzneimittel fest. Er fordert:

• Klassifizierung nach GMP-Klassen A–D
• Mikrobiologische Überwachung (Luftkeimsammlung, Abklatschproben)
• Validierung von Sterilisations- und Reinigungsprozessen
• Qualifiziertes Personal und dokumentierte Schulungen

Die FDA fordert vergleichbare Standards in 21 CFR Part 211 (Current Good Manufacturing Practice).

MDR und MPG: Anforderungen an Medizinprodukte

Die Medical Device Regulation (MDR, EU 2017/745) fordert für Medizinprodukte der Klasse IIa–III die Herstellung in kontrollierten Umgebungen. Die ISO 13485 (Qualitätsmanagementsystem für Medizinprodukte) verweist auf ISO 14644.

Arbeitsschutz und Gefährdungsbeurteilung

Betreiber müssen eine Gefährdungsbeurteilung nach Arbeitsschutzgesetz erstellen. Themen:

• Wärmebelastung durch Schutzkleidung
• Psychische Belastung durch Isolation
• Umgang mit Gefahrstoffen (Desinfektionsmittel, Lösungsmittel)
• Flucht- und Rettungswege

Betriebsärztliche Vorsorge ist bei bestimmten Tätigkeiten (z. B. Umgang mit Zytostatika) Pflicht.

Zusammenfassung: Reinraum erfolgreich betreiben

Ein Reinraum ist eine komplexe technische Anlage, die Planung, Qualifizierung und kontinuierliche Überwachung erfordert. Die wichtigsten Erfolgsfaktoren:

• Richtige Klassifizierung: Wählen Sie die ISO-Klasse passend zu Ihren Produktanforderungen – überdimensionierte Reinräume verursachen unnötige Kosten
• Qualifiziertes Personal: Schulen Sie Mitarbeiter regelmäßig und dokumentieren Sie alle Schulungen
• Systematische Instandhaltung: Planen Sie Filterwechsel, Wartungen und Qualifizierungen langfristig
• Dokumentation: Führen Sie lückenlose Aufzeichnungen für Audits und Behörden
• Kontinuierliche Verbesserung: Analysieren Sie Abweichungen und optimieren Sie Prozesse

Beachten Sie die ISO 14644-Serie, VDI 2083 und branchenspezifische Vorgaben (GMP, MDR). Bei Unsicherheiten ziehen Sie Fachplaner, Sachverständige oder Fachanwälte für Medizinrecht hinzu.
