Additive Fertigung: Verfahren, Werkstoffe und Praxiseinsatz

Was ist additive Fertigung? Definition und Abgrenzung

Additive Fertigung ist ein Oberbegriff für alle Fertigungsverfahren, bei denen Bauteile schichtweise auf Basis eines digitalen 3D-Modells durch Hinzufügen von Material aufgebaut werden. Im Gegensatz zu subtraktiven Verfahren wie Fräsen oder Drehen wird Material nur dort aufgetragen, wo es benötigt wird. Formative Verfahren wie Gießen oder Schmieden entfallen ebenfalls.

Synonyme für additive Fertigung sind 3D-Druck, generative Fertigung und Additive Manufacturing (AM). Die Normierung erfolgt durch VDI 3405 und ISO/ASTM 52900, die Verfahren, Werkstoffe und Prozessanforderungen definieren.

Wie funktioniert additive Fertigung? Prozessschritte im Überblick

Der Prozess der additiven Fertigung gliedert sich in drei Hauptphasen: Pre-Processing, Processing und Post-Processing. Jede Phase erfordert spezifisches Know-how und beeinflusst die Bauteilqualität.

Pre-Processing: Vom CAD-Modell zur druckfertigen Datei

Im Pre-Processing erstellen Sie das 3D-Modell in einem CAD-System und exportieren es in das STL-Format. Beim Slicing zerlegt eine Software das Modell in virtuelle Schichten. Sie definieren Schichtdicke, Orientierung und Stützstrukturen, die überhängende Geometrien während des Bauprozesses abstützen.

Processing: Schichtaufbau in der Anlage

Im Processing trägt die Anlage schichtweise Material auf und verfestigt es durch Schmelzen, Sintern oder Polymerisation. Die Schichtdicke liegt je nach Verfahren typischerweise zwischen 20 und 200 Mikrometern. Die Baugeschwindigkeit hängt von Verfahren, Werkstoff und Bauteilgeometrie ab.

Post-Processing: Nachbearbeitung und Qualitätssicherung

Nach dem Bauprozess entfernen Sie Stützstrukturen manuell oder automatisiert. Wärmebehandlungen reduzieren Eigenspannungen und verbessern mechanische Eigenschaften. Für enge Toleranzen oder glatte Oberflächen sind spanende Nachbearbeitung, Strahlen oder Polieren erforderlich.

Welche additiven Fertigungsverfahren gibt es?

Die ISO/ASTM 52900 unterscheidet sieben Verfahrenskategorien: Pulverbettverfahren, Materialextrusion, Photopolymerisation, Material Jetting, Binder Jetting, Directed Energy Deposition und Sheet Lamination. Die folgende Tabelle vergleicht die wichtigsten Verfahren für die industrielle Fertigung.

Tabelle: Typische Richtwerte für industrielle Anlagen. Werte sind hersteller- und anwendungsabhängig.

Pulverbettverfahren: SLM, SLS und EBM

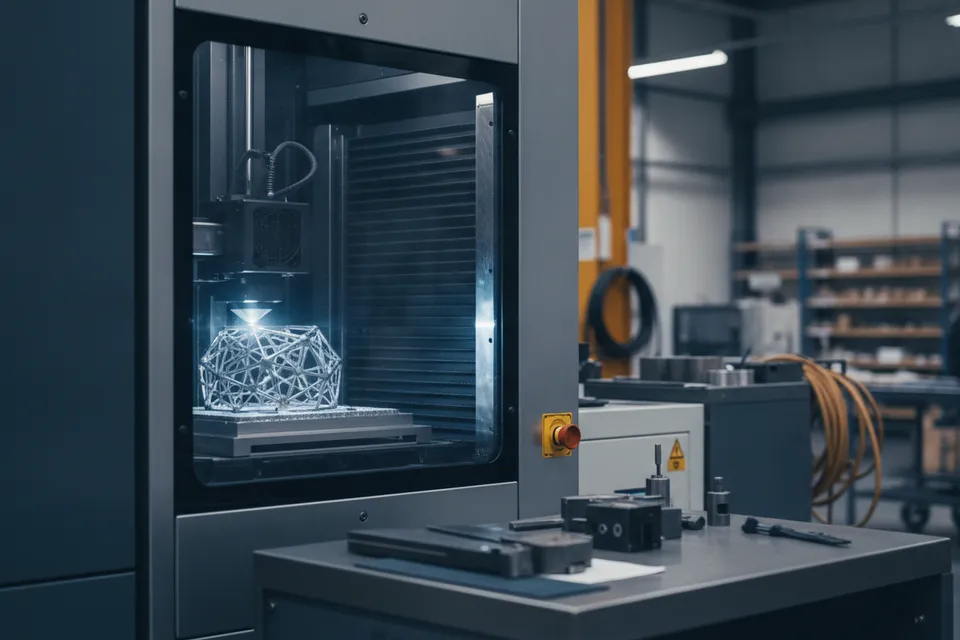

Pulverbettverfahren schmelzen oder sintern Metallpulver oder Kunststoffpulver schichtweise mit einem Laser oder Elektronenstrahl. Selective Laser Melting (SLM) erzeugt vollständig aufgeschmolzene Metallbauteile mit hoher Dichte. Selective Laser Sintering (SLS) sintert Kunststoffpulver wie Polyamid (PA). Elektronenstrahlschmelzen (EBM) arbeitet im Vakuum und eignet sich für Titan- und Kobalt-Chrom-Legierungen.

Materialextrusion: FDM und FFF

Bei Fused Deposition Modeling (FDM) oder Fused Filament Fabrication (FFF) extrudiert eine Düse thermoplastisches Material wie ABS, PLA oder PEEK. Das Verfahren ist kostengünstig und eignet sich für Prototypen, Vorrichtungen und Ersatzteile. Die mechanischen Eigenschaften sind richtungsabhängig (Anisotropie).

Photopolymerisation: SLA und DLP

Stereolithografie (SLA) und Digital Light Processing (DLP) härten flüssiges Kunstharz schichtweise mit UV-Licht. Die Verfahren erreichen hohe Genauigkeit und glatte Oberflächen. Anwendungen sind Präzisionsteile, Gussmodelle und Dentalprodukte. Keramikschlicker lassen sich ebenfalls verarbeiten.

Weitere Verfahren: Binder Jetting, DED und Hybridverfahren

Binder Jetting bindet Pulverpartikel mit einem flüssigen Binder und erfordert anschließendes Sintern. Directed Energy Deposition (DED) trägt Pulver oder Draht auf und schmilzt ihn mit Laser oder Lichtbogen – geeignet für Reparatur und Beschichtung. Hybridverfahren kombinieren additive und subtraktive Bearbeitung in einer Maschine.

Welche Werkstoffe eignen sich für additive Fertigung?

Die Werkstoffauswahl hängt vom Verfahren, den mechanischen Anforderungen und branchenspezifischen Zulassungen ab. Metalle, Kunststoffe, Keramik und Verbundwerkstoffe sind verarbeitbar.

Tabelle: Typische Richtwerte. Tatsächliche Eigenschaften sind prozess- und chargenabhängig.

Metalle wie Aluminium (AlSi10Mg), Titan (Ti6Al4V), Edelstahl (316L), Werkzeugstahl und Nickelbasis-Legierungen (Inconel) werden in Pulverbettverfahren und DED verarbeitet. Kunststoffe umfassen Polyamid (PA), ABS, PLA, PEEK, PEI und TPU. Keramik und Verbundwerkstoffe erweitern das Spektrum für Hochtemperatur- und Verschleißanwendungen.

Werkstoffqualifizierung und Chargenfreigabe sind entscheidend für reproduzierbare Eigenschaften. Pulverqualität, Partikelgrößenverteilung und Feuchtigkeit beeinflussen Prozessstabilität und Bauteileigenschaften.

Vorteile der additiven Fertigung in der Produktion

Additive Fertigung bietet Designfreiheit, Flexibilität bei Losgröße 1, verkürzte Entwicklungszeiten, Materialeffizienz und dezentrale Ersatzteilfertigung. Diese Vorteile entfalten sich besonders bei komplexen Geometrien und kleinen Stückzahlen.

Designfreiheit: Sie fertigen komplexe Geometrien wie Hinterschneidungen, Hohlräume und bionische Strukturen ohne Werkzeugbeschränkungen. Funktionsintegration reduziert Bauteilanzahl und Montageaufwand. Leichtbau durch Topologieoptimierung senkt Gewicht und Materialverbrauch.

Flexibilität: Losgröße 1 ist ohne Werkzeugkosten wirtschaftlich. Konstruktionsänderungen setzen Sie ohne Rüstaufwand um. Individualisierung für kundenspezifische Bauteile erfolgt ohne Mehrkosten pro Variante.

Verkürzte Entwicklungszeiten: Prototypen stehen innerhalb von Stunden oder Tagen bereit. Funktionsmuster testen Sie früh im Entwicklungsprozess. Kleinserien produzieren Sie vor Investition in Serienwerkzeuge.

Materialeffizienz: Nur benötigtes Material wird aufgetragen. Pulverreste lassen sich in vielen Verfahren recyceln. Abfall entsteht hauptsächlich durch Stützstrukturen und Nachbearbeitung.

Dezentrale Fertigung: Ersatzteile fertigen Sie on-demand am Einsatzort. Lagerhaltung und Logistikkosten sinken. Obsolete Bauteile produzieren Sie aus digitalen Daten ohne Originalwerkzeug.

Welche Nachteile und Grenzen hat additive Fertigung?

Additive Fertigung hat Nachteile bei Baugeschwindigkeit, Bauteilgröße, Oberflächenqualität, Anisotropie, Kosten und Prozessstabilität. Diese Grenzen bestimmen, wann konventionelle Verfahren wirtschaftlicher sind.

Baugeschwindigkeit: Schichtweiser Aufbau ist langsamer als Gießen, Spritzgießen oder spanende Bearbeitung bei Großserien. Bauzeiten liegen je nach Verfahren typischerweise zwischen mehreren Stunden und Tagen pro Bauteil.

Bauteilgröße: Der Bauraum der Anlage begrenzt die maximale Bauteilgröße. Typische Bauräume liegen zwischen 250 × 250 × 250 mm (Desktop-Systeme) und 800 × 500 × 400 mm (industrielle Anlagen). Größere Bauteile erfordern Segmentierung und Fügen.

Oberflächenqualität: Schichtstrukturen erzeugen Rauheiten zwischen Ra 1 und 35 µm. Für enge Toleranzen und glatte Oberflächen ist spanende Nachbearbeitung erforderlich. Stützstrukturen hinterlassen Ansatzstellen.

Anisotropie: Mechanische Eigenschaften sind richtungsabhängig. Festigkeit und Bruchdehnung können sich zwischen Aufbaurichtung und Querorientierung erheblich unterscheiden. Konstruktion und Bauteilorientierung müssen Belastungsrichtung berücksichtigen.

Kosten: Anlagen erfordern je nach Verfahren Investitionen von niedrigen fünfstelligen bis zu siebenstelligen Beträgen. Metallpulver ist deutlich teurer als konventionelle Halbzeuge. Qualifizierung und Prozessentwicklung erfordern Zeit und Fachpersonal.

Prozessstabilität: Pulverqualität, Atmosphäre, Temperaturverteilung und Laserleistung beeinflussen Bauteileigenschaften. Reproduzierbarkeit erfordert Prozessüberwachung, Dokumentation und Qualitätssicherung.

Wann lohnt sich additive Fertigung? Entscheidungskriterien

Additive Fertigung lohnt sich wirtschaftlich bei kleinen Stückzahlen, hoher Komplexität, Individualisierung und wenn Werkzeugkosten entfallen oder Entwicklungszeiten verkürzt werden sollen. Die folgende Matrix unterstützt die Verfahrenswahl.

Tabelle: Richtwerte zur Orientierung. Wirtschaftlichkeit ist anwendungsabhängig.

Wirtschaftlichkeitsrechnung: Kosten pro Bauteil

Der Break-even-Punkt liegt dort, wo die Gesamtkosten additiver und konventioneller Fertigung gleich sind. Additive Fertigung hat niedrige Fixkosten (keine Werkzeuge), aber höhere variable Kosten (Material, Maschinenzeit). Konventionelle Fertigung hat hohe Fixkosten (Werkzeuge, Rüsten), aber niedrige variable Kosten.

Vereinfachtes Rechenbeispiel: Bei angenommenen Werkzeugkosten von 20.000 Euro und Stückkosten von 5 Euro für konventionelle Fertigung sowie Stückkosten von 50 Euro für additive Fertigung ohne Werkzeugkosten liegt der Break-even bei: 20.000 / (50 - 5) ≈ 444 Stück.

Berücksichtigen Sie auch Entwicklungszeit, Lagerhaltung, Flexibilität und Funktionsintegration. Oft rechtfertigen qualitative Vorteile den Einsatz auch oberhalb des rechnerischen Break-even.

Make-or-Buy: Eigene Fertigung oder Dienstleister?

Eigene Anlagen erfordern Investition, Qualifikation und Auslastung. Dienstleister bieten Zugang zu verschiedenen Verfahren und Werkstoffen ohne Kapitalbindung. Entscheidungskriterien:

• Eigene Fertigung: Hohe Stückzahlen, kurze Durchlaufzeiten, Vertraulichkeit, Prozess-Know-how als Wettbewerbsvorteil.
• Dienstleister: Geringe Stückzahlen, verschiedene Verfahren, fehlende Qualifikation, keine Kapitalbindung.

Viele Unternehmen starten mit Dienstleistern und bauen eigene Kapazitäten auf, wenn Volumen und Know-how wachsen.

Qualitätssicherung und Normierung in der additiven Fertigung

Qualitätssicherung in der additiven Fertigung umfasst Prozessüberwachung, Bauteilprüfung und Dokumentation nach VDI 3405, ISO/ASTM 52900 ff. und branchenspezifischen Normen wie DIN EN 9300 für die Luftfahrt.

Relevante Normen: VDI 3405 beschreibt Verfahren, Werkstoffe und Qualitätsanforderungen. ISO/ASTM 52900 definiert Begriffe und Verfahrenskategorien. ISO/ASTM 52901 bis 52915 regeln Prüfverfahren, Datenformate und Prozessanforderungen. DIN EN 9300 gilt für Luftfahrtanwendungen.

Prozessüberwachung: In-situ-Monitoring erfasst Schmelzbadtemperatur, Laserleistung und Pulverbettqualität in Echtzeit. Abweichungen lösen Alarme oder Prozessanpassungen aus. Pulverqualität prüfen Sie durch Partikelgrößenverteilung, Feuchtigkeit und Fließfähigkeit. Atmosphäre (Sauerstoff, Feuchtigkeit) kontrollieren Sie kontinuierlich.

Bauteilprüfung: Zerstörende Prüfung umfasst Zugversuche, Härteprüfung und Gefügeanalyse an Referenzbauteilen. Zerstörungsfreie Prüfung erfolgt durch Computertomographie (CT), Ultraschall oder Röntgen. CT visualisiert innere Poren, Risse und Dichteverteilung. Oberflächenprüfung misst Rauheit und Maßhaltigkeit.

Dokumentation und Rückverfolgbarkeit: Prozessparameter, Werkstoffchargen, Bauteilorientierung und Prüfergebnisse dokumentieren Sie lückenlos. Rückverfolgbarkeit ist in regulierten Branchen (Luftfahrt, Medizintechnik) vorgeschrieben.

Einsatzgebiete und Praxisbeispiele aus dem Mittelstand

Additive Fertigung findet Anwendung in Prototypenbau, Werkzeug- und Vorrichtungsbau, Ersatzteilfertigung, Kleinserien und Leichtbau. Die folgenden Beispiele zeigen typische Einsatzgebiete im Mittelstand.

Prototypenbau und Produktentwicklung: Funktionsprototypen testen Sie innerhalb von Tagen statt Wochen. Konstruktionsänderungen setzen Sie ohne Werkzeugänderung um. Designiterationen beschleunigen die Markteinführung.

Werkzeug- und Vorrichtungsbau: Spritzgusswerkzeuge mit konturnaher Kühlung können Zykluszeiten deutlich verkürzen. Vorrichtungen und Spannmittel fertigen Sie individuell für jede Losgröße. Verschleißteile produzieren Sie on-demand.

Ersatzteilfertigung und Instandhaltung: Obsolete Ersatzteile fertigen Sie aus CAD-Daten oder 3D-Scans. Lagerhaltung entfällt, Maschinenstillstände verkürzen sich. Reparatur durch DED verlängert Lebensdauer teurer Komponenten.

Kleinserien und Individualisierung: Kundenspezifische Bauteile produzieren Sie ohne Mehrkosten pro Variante. Medizintechnik nutzt patientenindividuelle Implantate und Instrumente. Sondermaschinen erhalten anwendungsspezifische Komponenten.

Leichtbau in Luftfahrt, Automotive, Medizintechnik: Topologieoptimierte Bauteile können das Gewicht bei gleicher Festigkeit erheblich reduzieren. Gitterstrukturen kombinieren geringes Gewicht mit hoher Steifigkeit. Luftfahrt spart Treibstoff, Automotive senkt Emissionen.

Trends und Ausblick: Wohin entwickelt sich additive Fertigung?

Additive Fertigung entwickelt sich in Richtung Automatisierung, Multimaterial-Verfahren, Skalierung, künstlicher Intelligenz und Nachhaltigkeit. Diese Trends erweitern Einsatzgebiete und Wirtschaftlichkeit.

Automatisierung und Integration in Prozessketten: Automatisierte Pulverhandhabung, Bauteilentnahme und Post-Processing reduzieren manuelle Eingriffe. Integration in MES und ERP ermöglicht durchgängige Planung und Dokumentation. Hybridmaschinen kombinieren additive und subtraktive Bearbeitung.

Multimaterial- und Hybridverfahren: Verarbeitung mehrerer Werkstoffe in einem Bauteil erweitert Funktionsintegration. Metall-Keramik-Verbunde oder gradierte Werkstoffe kombinieren Eigenschaften. Hybridverfahren nutzen Stärken additiver und konventioneller Fertigung.

Skalierung: Größere Bauräume, höhere Geschwindigkeit: Bauräume wachsen auf mehrere Kubikmeter. Mehrlaser-Systeme erhöhen Baugeschwindigkeit. Serienproduktion wird wirtschaftlicher.

Künstliche Intelligenz für Prozessoptimierung: KI analysiert Prozessdaten in Echtzeit und passt Parameter an. Maschinelles Lernen prognostiziert Bauteilqualität und optimiert Stützstrukturen. Digitale Zwillinge simulieren Prozess und Bauteileigenschaften.

Nachhaltigkeit: Kreislaufwirtschaft, Recycling von Pulvern: Pulverrecycling reduziert Materialverbrauch und Kosten. Reparatur und Remanufacturing verlängern Produktlebensdauer. Dezentrale Fertigung senkt Transportaufwand und CO₂-Emissionen.

Fazit: Additive Fertigung gezielt einsetzen

Additive Fertigung erweitert Ihr Fertigungsportfolio um Designfreiheit, Flexibilität und verkürzte Entwicklungszeiten. Wirtschaftlichkeit erreichen Sie bei kleinen Stückzahlen, hoher Komplexität und Individualisierung. Grenzen liegen bei Baugeschwindigkeit, Bauteilgröße und Kosten.

Entscheiden Sie anhand von Stückzahl, Komplexität, Werkstoff und Genauigkeit, ob additive oder konventionelle Fertigung geeignet ist. Nutzen Sie Dienstleister für erste Projekte und bauen Sie eigene Kapazitäten auf, wenn Volumen und Know-how wachsen. Qualitätssicherung nach VDI 3405 und ISO/ASTM 52900 sichert reproduzierbare Eigenschaften.

Additive Fertigung ist kein Ersatz, sondern Ergänzung konventioneller Verfahren. Kombinieren Sie beide, um Stärken zu nutzen und Schwächen auszugleichen.
