Industrieroboter: Bauarten, Einsatz und Wirtschaftlichkeit

Was ist ein Industrieroboter? Definition und Abgrenzung

Ein Industrieroboter ist ein universeller, frei programmierbarer Bewegungsautomat mit mehreren Achsen, der autonom Werkstücke handhabt, montiert oder bearbeitet. Diese Definition grenzt Industrieroboter von einfachen Handhabungsgeräten mit festen Bewegungsabläufen und von Sondermaschinen für nur eine Aufgabe ab.

Kollaborative Roboter (Cobots) bilden eine Untergruppe: Sie sind leichter, langsamer und für die direkte Zusammenarbeit mit Menschen ohne Schutzzaun ausgelegt. Klassische Industrieroboter arbeiten meist in abgetrennten Bereichen mit höherer Geschwindigkeit und Traglast.

Jeder Industrieroboter besteht aus vier Hauptkomponenten:

• Manipulator: Der mechanische Roboterarm mit Gelenken und Achsen
• Steuerung: Das elektronische System zur Koordinierung der Bewegungen und Programme
• Effektor: Das Werkzeug am Ende des Arms, etwa Greifer, Schweißzange oder Fräse
• Sensorik: Optional für Werkstückerkennung, Kraftregelung oder sichere Interaktion

Die Achszahl bestimmt die Bewegungsfreiheit: Üblich sind 4 bis 6 Achsen, bei komplexen Anwendungen auch mehr.

Bauarten von Industrierobotern im Überblick

Die Wahl der Bauart richtet sich nach Aufgabe, Arbeitsraum und Taktzeit. Die vier wichtigsten Kinematiken decken unterschiedliche Anforderungen ab.

Knickarmroboter: Der Allrounder in der Fertigung

Knickarmroboter verfügen meist über 6 Achsen und erreichen nahezu jeden Punkt im dreidimensionalen Arbeitsraum. Sie eignen sich für Schweißen, Lackieren, Montage und Maschinenbeschickung. Die Traglast reicht von wenigen Kilogramm bis über 1.000 kg, die Reichweite von 500 mm bis über 3.000 mm. Knickarmroboter sind die am weitesten verbreitete Bauart in der industriellen Fertigung.

SCARA-Roboter für horizontale Montageaufgaben

SCARA-Roboter (Selective Compliance Assembly Robot Arm) bewegen sich hauptsächlich horizontal mit hoher Geschwindigkeit. Sie haben typischerweise 4 Achsen und eignen sich für Pick-and-Place, Montage und Dosieren in flachen Arbeitsbereichen. Hochwertige SCARA-Roboter erreichen Wiederholgenauigkeiten im Bereich von ±0,01 mm und besser. SCARA-Roboter punkten bei kurzen Taktzeiten in der Elektronikfertigung und Kleinteilemontage.

Deltaroboter: Geschwindigkeit für Verpackung und Sortierung

Deltaroboter nutzen eine Parallelkinematik mit drei oder vier Armen, die an einer festen Basis befestigt sind. Moderne Deltaroboter erreichen Geschwindigkeiten von über 10 m/s und Beschleunigungen von mehr als 100 m/s² (Spitzenwerte aktueller Modelle). Die Traglast liegt meist unter 10 kg. Deltaroboter dominieren in der Lebensmittelverpackung, beim Sortieren und bei der Kommissionierung leichter Produkte.

Palettierer: Automatisierung der Materiallogistik

Palettierer sind meist 4-achsige Roboter, die speziell für das Be- und Entladen von Paletten ausgelegt sind. Sie handhaben Traglasten von 50 kg bis über 500 kg bei Reichweiten von 2.000 mm bis 3.500 mm. Die Kinematik ist auf vertikale Hub- und Stapelbewegungen optimiert. Palettierer arbeiten oft mit Greifern für Kartons, Säcke oder Gebinde.

Weitere Bauarten:

• Portalroboter: Kartesische Kinematik für große Arbeitsräume und hohe Steifigkeit
• Zylinderkoordinaten-Roboter: Für einfache Handhabungsaufgaben mit begrenztem Bewegungsraum

Typische Einsatzgebiete in der Produktion

Industrieroboter übernehmen sich wiederholende, gefährliche oder präzise Aufgaben in nahezu allen Fertigungsbereichen.

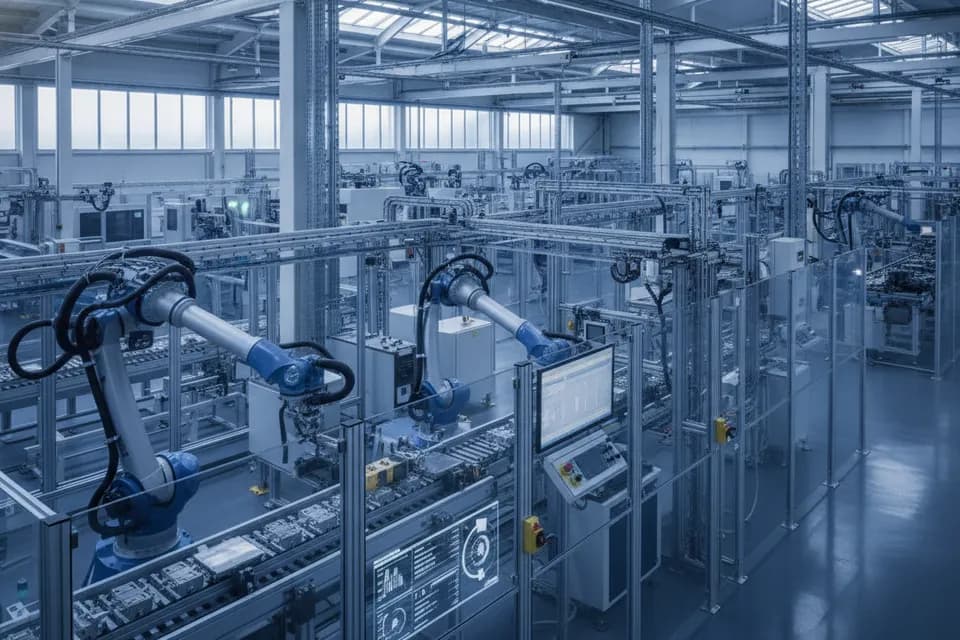

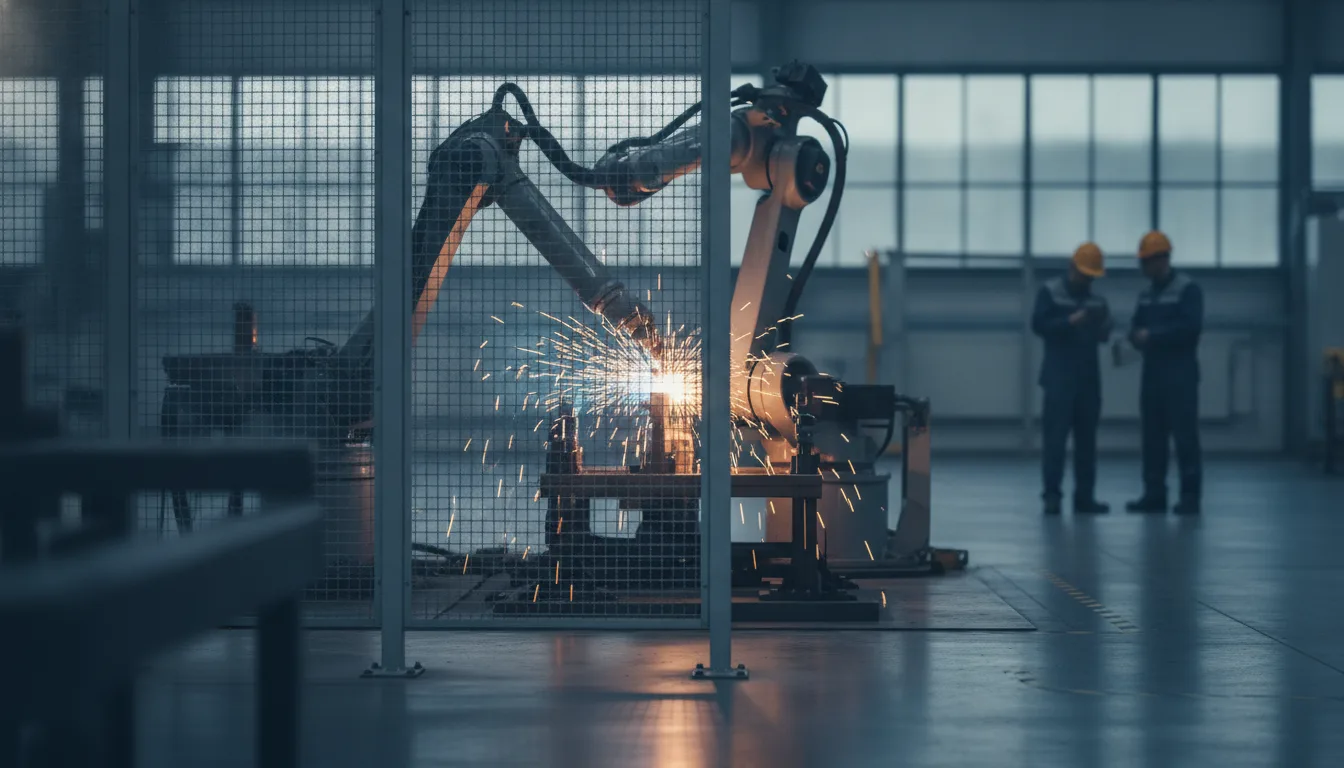

Schweißen und Fügen im Automobilbau: Knickarmroboter schweißen Karosserien mit hoher Wiederholgenauigkeit und Geschwindigkeit. Sie führen Lichtbogen-, Punkt- und Laserschweißen aus.

Maschinenbeschickung und CNC-Anbindung: Roboter be- und entladen Drehmaschinen, Fräszentren und Pressen. Sie verkürzen Rüstzeiten und ermöglichen Mehrschichtbetrieb ohne Personal.

Montage und Handhabung in der Elektronikfertigung: SCARA-Roboter setzen Bauteile auf Leiterplatten, fügen Gehäuse und prüfen Produkte. Die hohe Wiederholgenauigkeit sichert gleichbleibende Qualität.

Lackieren, Kleben, Dosieren: Roboter tragen Lacke, Klebstoffe und Dichtmassen gleichmäßig auf. Sie arbeiten in explosionsgefährdeten Bereichen mit entsprechender Schutzart.

Verpacken, Palettieren, Kommissionieren: Deltaroboter und Palettierer automatisieren die Endverpackung und Logistik. Sie erreichen Durchsätze von mehreren hundert Teilen pro Minute.

Industrieroboter Wirtschaftlichkeit: Kosten, Amortisation und ROI

Die Wirtschaftlichkeit eines Industrieroboters hängt von Anschaffungs- und Betriebskosten, Inbetriebnahmezeit und Produktivitätssteigerung ab.

Was kostet ein Industrieroboter?

Die Anschaffungskosten variieren nach Bauart, Traglast und Ausstattung erheblich. Die Preisspanne reicht je nach Hersteller und Ausstattung von niedrigen fünfstelligen Beträgen für einfache SCARA-Roboter bis zu sechsstelligen Beträgen für Hochlast-Palettierer und Spezialroboter.

Zu den Anschaffungskosten kommen:

• Effektor und Greiftechnik
• Sicherheitseinrichtungen (Zäune, Lichtgitter, sichere Steuerung)
• Integration und Programmierung
• Schulung der Mitarbeiter

Die Betriebskosten umfassen Energie, Wartung und gelegentliche Instandsetzung. Moderne Industrieroboter erreichen bei regelmäßiger Wartung typischerweise Standzeiten von 10 bis 15 Jahren, abhängig von Einsatzbedingungen und Auslastung.

Industrieroboter Inbetriebnahme: Zeiträume in der Praxis

Die Inbetriebnahmezeit unterscheidet sich deutlich zwischen Standardanwendungen und Sonderintegrationen. Bei Standardanwendungen mit vorkonfigurierten Zellen rechnen Sie mit wenigen Wochen. Sonderintegrationen mit komplexer Sensorik, Bildverarbeitung oder Mehrroboter-Koordination benötigen mehrere Monate.

Die Inbetriebnahmezeit beeinflusst die Amortisation erheblich: Je schneller der Roboter produktiv arbeitet, desto früher rechnet sich die Investition.

Gebrauchtroboter kaufen: Wann lohnt sich der Einsatz?

Gebrauchtroboter sind eine wirtschaftliche Alternative für Pilotprojekte, bei begrenztem Budget oder für Anwendungen mit kurzer geplanter Laufzeit. Spezialisierte Anbieter bieten geprüfte und überholte Systeme etablierter Hersteller.

Vorteile:

• Deutlich niedrigere Anschaffungskosten
• Kurzfristige Verfügbarkeit
• Bewährte Technik mit verfügbaren Ersatzteilen

Risiken:

• Kürzere Restlebensdauer
• Eventuell veraltete Steuerungstechnik
• Eingeschränkte Herstellergarantie

Achten Sie auf Prüfprotokolle, Wartungshistorie und Verfügbarkeit von Service. Für Standardaufgaben wie Palettieren oder einfache Handhabung sind Gebrauchtroboter oft eine gute Wahl.

Führende Hersteller und Marktanteile

Zu den weltweit führenden Herstellern von Industrierobotern zählen ABB, FANUC, KUKA, Yaskawa und Epson. Diese Unternehmen verfügen über breite Produktportfolios und weltweite Service-Netzwerke.

Weitere etablierte Anbieter sind Kawasaki, Mitsubishi Electric und Universal Robots (Cobots). Herstellerübergreifende Marktplätze und Vergleichsportale bieten Auswahlhilfen für die Roboterauswahl.

Sicherheit und Normen beim Einsatz von Industrierobotern

Industrieroboter unterliegen strengen Sicherheitsanforderungen, die in Normen und Richtlinien festgelegt sind.

Relevante Normen:

• DIN EN ISO 10218: Sicherheitsanforderungen für Industrieroboter (Teil 1: Roboter, Teil 2: Robotersysteme und Integration)
• DIN EN ISO 8373: Begriffe und Definitionen für Roboter und Robotersysteme
• Maschinenrichtlinie 2006/42/EG: Grundlegende Sicherheitsanforderungen für Maschinen in der EU

Jede Roboteranlage benötigt eine CE-Kennzeichnung und eine dokumentierte Risikobeurteilung. Der Integrator muss nachweisen, dass alle Gefährdungen erkannt und durch Schutzmaßnahmen minimiert sind.

Schutzeinrichtungen:

• Trennende Schutzeinrichtungen: Zäune, Gitter, Verkleidungen
• Nicht trennende Schutzeinrichtungen: Lichtgitter, Laserscanner, Sicherheitsmatten
• Sichere Steuerung: Not-Halt, Zustimmtaster, sichere Geschwindigkeitsüberwachung

Unterschied zu Cobots: Kollaborative Roboter dürfen nach DIN EN ISO 10218-2 und ISO/TS 15066 ohne Schutzzaun mit Menschen zusammenarbeiten, wenn sie Kraft- und Leistungsbegrenzung, Handführung, Geschwindigkeits- und Abstandsüberwachung oder Safety-rated Monitored Stop nutzen. Klassische Industrieroboter benötigen trennende Schutzeinrichtungen.

Entscheidungskriterien für die Auswahl

Die Auswahl des passenden Industrieroboters folgt systematischen Kriterien, die sich aus der Anwendung ableiten.

Traglast: Welches Gewicht muss der Roboter handhaben? Berücksichtigen Sie Werkstück, Greifer und Hilfsmittel.

Reichweite: Wie groß ist der Arbeitsraum? Messen Sie den maximalen Abstand vom Roboterfuß zum entferntesten Punkt.

Wiederholgenauigkeit: Wie präzise muss der Roboter arbeiten? Montage und Dosieren erfordern oft unter ±0,05 mm, Palettieren toleriert ±0,5 mm.

Taktzeit: Wie schnell muss der Roboter arbeiten? Deltaroboter erreichen kürzeste Zykluszeiten, Hochlast-Roboter sind langsamer.

Schutzart (IP-Klasse): Arbeitet der Roboter in staubiger, feuchter oder explosionsgefährdeter Umgebung? Lebensmittel- und Reinraumanwendungen erfordern IP65 oder höher.

Integration in bestehende Produktionslinien: Welche Schnittstellen zu Steuerungen, Fördertechnik und MES sind nötig? Standardprotokolle wie Profinet oder EtherCAT erleichtern die Anbindung.

Verfügbarkeit von Service und Ersatzteilen: Wie schnell reagiert der Hersteller bei Störungen? Prüfen Sie Servicestandorte und Ersatzteillogistik.

Entscheidungsmatrix: Welcher Robotertyp für welche Aufgabe?

Ausblick: Trends und Entwicklungen

Die Robotertechnik entwickelt sich in Richtung einfacherer Bedienung, intelligenterer Steuerung und flexiblerer Einsatzmöglichkeiten.

Vereinfachte Programmierung und No-Code-Plattformen: Grafische Oberflächen und Teach-in-Verfahren ermöglichen die Programmierung ohne Spezialkenntnisse. Mitarbeiter aus der Produktion können Roboter selbst anlernen.

KI-gestützte Bildverarbeitung und adaptive Steuerung: Roboter erkennen Werkstücke in beliebiger Lage, passen Greifpunkte an und kompensieren Toleranzen. Machine Learning verbessert die Prozesssicherheit.

Wachsende Bedeutung von Cobots im Mittelstand: Kollaborative Roboter senken die Einstiegshürde für kleine und mittlere Unternehmen. Sie arbeiten ohne Schutzzaun und lassen sich schnell umrüsten.

Humanoide Roboter: Stand der Technik und Praxisreife: Humanoide Roboter befinden sich noch im Entwicklungsstadium. Sie sollen in Zukunft in unstrukturierten Umgebungen arbeiten, die für Menschen ausgelegt sind. Die Praxisreife für industrielle Serienanwendungen ist derzeit nicht gegeben.
