CNC-Zerspanung: Verfahren, Werkzeuge und Qualitätsanforderungen

Was ist CNC-Zerspanung? Definition und Abgrenzung

CNC-Zerspanung ist ein spanendes Fertigungsverfahren, bei dem computergesteuerte Werkzeugmaschinen durch Abtragen von Material die gewünschte Werkstückgeometrie erzeugen. Das Verfahren grenzt sich von der manuellen Zerspanung durch die numerische Steuerung (Computerized Numerical Control, CNC) ab. Im Gegensatz zu Umformverfahren wie Schmieden oder Urformverfahren wie Gießen wird Material nicht verformt oder in Form gebracht, sondern in Form von Spänen abgetragen.

Die CNC-Zerspanung kommt im Prototypenbau, in der Kleinserien- und Serienfertigung zum Einsatz. Sie eignet sich besonders für komplexe Geometrien, enge Toleranzen und wechselnde Losgrößen. Typische Einsatzbereiche sind Maschinenbau, Automobilindustrie, Medizintechnik, Luft- und Raumfahrt sowie Werkzeug- und Formenbau.

Was gehört zur Zerspanung?

Zur Zerspanung gehören alle spanenden Fertigungsverfahren wie Drehen, Fräsen, Bohren, Schleifen, Sägen, Reiben und Senken, bei denen Material in Form von Spänen abgetragen wird. Jedes Verfahren zeichnet sich durch spezifische Bewegungen zwischen Werkzeug und Werkstück aus. Die Hauptbewegung (Schnittbewegung) und die Vorschubbewegung bestimmen gemeinsam die Spanbildung.

In der industriellen Praxis dominieren vier Hauptverfahren:

• Drehen: Werkstück rotiert, Werkzeug steht oder bewegt sich linear
• Fräsen: Werkzeug rotiert, Werkstück wird bewegt oder steht
• Bohren: Werkzeug rotiert und bewegt sich axial ins Werkstück
• Schleifen: Schleifscheibe rotiert, trägt Material mit gebundenen Schleifkörnern ab

Moderne Bearbeitungszentren kombinieren mehrere Verfahren in einer Aufspannung. Sie reduzieren Rüstzeiten und erhöhen die Maßhaltigkeit durch Wegfall von Umspannvorgängen.

CNC-Zerspanungsverfahren im Überblick

Die Wahl des Zerspanungsverfahrens richtet sich nach Werkstückgeometrie, erforderlichen Toleranzen und Losgröße. Jedes Verfahren hat spezifische Stärken und wirtschaftliche Einsatzgrenzen.

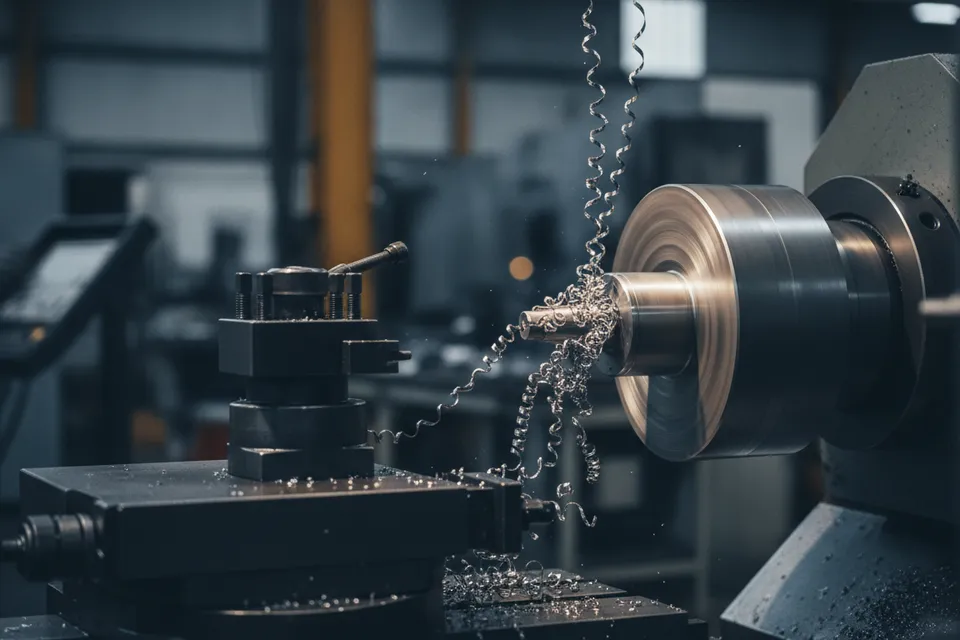

CNC-Drehen: Rotationssymmetrische Bauteile

Beim CNC-Drehen rotiert das Werkstück in der Spindel, während das Werkzeug die Kontur abfährt. Das Verfahren eignet sich für Wellen, Buchsen, Flansche und alle rotationssymmetrischen Bauteile. Hochwertige Drehzentren verfügen über angetriebene Werkzeuge und ermöglichen Bohr- und Fräsoperationen ohne Umspannen.

Drehteile erreichen Durchmesser von wenigen Millimetern bis über 500 mm. Die Oberflächengüte liegt typischerweise bei Ra 0,8 bis Ra 6,3 μm, abhängig von Schnittparametern und Werkzeuggeometrie.

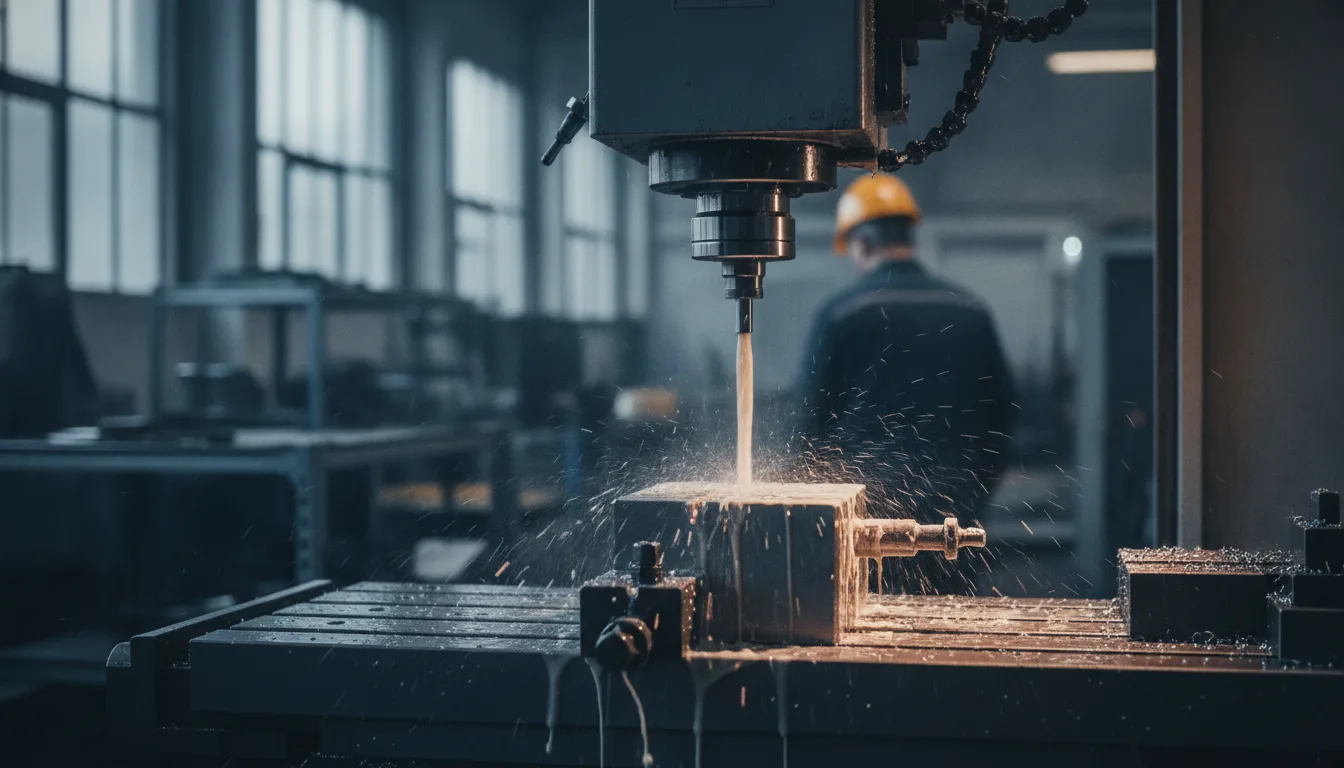

CNC-Fräsen: Komplexe 3D-Geometrien

CNC-Fräsen erzeugt komplexe dreidimensionale Konturen durch ein rotierendes Werkzeug, das in mehreren Achsen bewegt wird. 3-Achs-Maschinen bearbeiten Werkstücke von oben, 5-Achs-Bearbeitungszentren erreichen nahezu jede Werkstückseite ohne Umspannen. Das Verfahren eignet sich für Gehäuse, Formen, Prototypen und Strukturbauteile.

Die Bauteilgröße reicht von Kleinstteilen bis zu mehreren Metern. Frästeile mit Abmessungen von 5 mm bis 600 mm sind in der Serienfertigung üblich.

Weitere Verfahren: Bohren, Senken, Reiben, Schleifen

Bohren erzeugt zylindrische Löcher und ist das wirtschaftlichste Verfahren für hohe Stückzahlen. Senken und Reiben dienen der Nachbearbeitung: Senken erweitert Bohrungen konisch, Reiben verbessert Maßhaltigkeit und Oberflächengüte auf IT7 oder besser.

Schleifen kommt bei gehärteten Werkstoffen und höchsten Genauigkeitsanforderungen zum Einsatz. Das Verfahren erreicht Toleranzen im μm-Bereich und Rauheiten unter Ra 0,2 μm.

Zerspanungsverfahren Metall: Werkstoffe in der CNC-Zerspanung

Metallische Werkstoffe dominieren die CNC-Zerspanung und unterscheiden sich erheblich in Zerspanbarkeit, Werkzeugverschleiß und erforderlichen Schnittparametern. Die Auswahl des Werkstoffs beeinflusst Bearbeitungszeit, Werkzeugkosten und erreichbare Qualität.

Stahl ist der meistverarbeitete Werkstoff in der Zerspanung. Unlegierte und niedriglegierte Stähle lassen sich gut zerspanen, hochlegierte und gehärtete Stähle erfordern spezielle Schneidstoffe und reduzierte Schnittgeschwindigkeiten.

Edelstahl neigt zu Kaltverfestigung und erfordert scharfe Schneiden sowie ausreichende Schnitttiefe. Die Wärmeleitfähigkeit ist geringer als bei Baustahl, was zu höheren Werkzeugtemperaturen führt.

Aluminium bietet hervorragende Zerspanbarkeit und hohe Schnittgeschwindigkeiten. Die geringe Härte ermöglicht lange Werkzeugstandzeiten. Problematisch ist die Neigung zur Spanbildung und Aufbauschneidenbildung bei ungeeigneten Parametern.

Titan gilt als schwer zerspanbar wegen geringer Wärmeleitfähigkeit, hoher chemischer Reaktivität und starker Kaltverfestigung. Die Bearbeitung erfordert stabile Maschinen, scharfe Werkzeuge und angepasste Kühlschmierung.

CNC-Zerspanung Kunststoff: Besonderheiten bei der Bearbeitung

Kunststoffe erfordern angepasste Zerspanungsstrategien, da sie sich in Temperaturverhalten, Spanbildung und mechanischen Eigenschaften von Metallen unterscheiden. Die CNC-Zerspanung von Kunststoffen ist eine Methode zur Herstellung anspruchsvoller Kunststoffteile für Prototypen, Kleinserien und Serien.

Thermoplaste wie PEEK, POM, PA und PTFE neigen bei zu hohen Schnittgeschwindigkeiten zum Aufschmelzen. Die Prozesswärme muss durch Luftkühlung oder Minimalmengenschmierung abgeführt werden. Scharfe Werkzeuge mit großen Spanwinkeln reduzieren die Wärmeentwicklung.

Duroplaste und faserverstärkte Kunststoffe sind spröder und neigen zu Ausbrüchen an Kanten. Sie erfordern geringe Vorschübe und Schnittiefen. Diamantbestückte Werkzeuge (PKD) erreichen lange Standzeiten bei abrasiven Materialien.

Typische Herausforderungen bei der Kunststoffzerspanung:

• Geringe Wärmeleitfähigkeit führt zu lokaler Überhitzung
• Elastische Verformung erschwert Maßhaltigkeit
• Statische Aufladung zieht Späne an
• Feuchtigkeitsaufnahme verändert Werkstückeigenschaften

Werkzeuge und Schneidstoffe

Der Schneidstoff bestimmt Standzeit, Schnittgeschwindigkeit und Wirtschaftlichkeit der Zerspanung. Die Auswahl richtet sich nach Werkstoff, Bearbeitungsaufgabe und Qualitätsanforderung.

HSS (Hochleistungsschnellschnittstahl) kommt bei geringen Schnittgeschwindigkeiten und komplexen Werkzeuggeometrien zum Einsatz. Bohrer, Gewindebohrer und Reibahlen werden häufig aus HSS gefertigt.

Hartmetall ist der Standardschneidstoff für die meisten Zerspanungsaufgaben. Beschichtungen aus TiN, TiAlN oder AlCrN erhöhen Standzeit und ermöglichen höhere Schnittgeschwindigkeiten.

Keramik eignet sich für die Hochgeschwindigkeitsbearbeitung von Gusseisen und hitzebeständigen Legierungen. Die Sprödigkeit erfordert stabile Maschinen und vibrationsfreie Prozesse.

CBN (kubisches Bornitrid) bearbeitet gehärtete Stähle über 45 HRC und ersetzt in vielen Fällen das Schleifen. Die Hartbearbeitung spart Prozessschritte und reduziert Durchlaufzeiten.

PKD (polykristalliner Diamant) erreicht bei Aluminium, Kupfer und faserverstärkten Kunststoffen Standzeiten, die deutlich über Hartmetall liegen. Die höheren Werkzeugkosten amortisieren sich in der Serienfertigung.

ISO-Toleranzen Zerspanung: Qualitätsanforderungen und Toleranzen

ISO-Toleranzklassen (IT-Klassen) für Maßtoleranzen, ISO 1101 für Form- und Lagetoleranzen sowie ISO 4287 für Oberflächenrauheit definieren die Qualitätsanforderungen in der CNC-Zerspanung. Die Einhaltung dieser Normen ist Voraussetzung für Funktionssicherheit und Austauschbarkeit.

ISO-Toleranzklassen in der Zerspanung

Die ISO 286 definiert IT-Klassen von IT01 (feinste Toleranz) bis IT18 (gröbste Toleranz). In der Zerspanung sind IT6 bis IT12 üblich. Die folgende Tabelle zeigt beispielhaft Toleranzwerte für einen Nenndurchmesser von 50 mm nach ISO 286:

Allgemeintoleranzen nach ISO 2768 gelten für nicht einzeln tolerierte Maße. Sie sind nach Genauigkeitsklassen (fein, mittel, grob, sehr grob) gestaffelt.

Oberflächengüte: Rauheitskennwerte

Die Oberflächenbeschaffenheit wird nach ISO 4287 durch Rauheitskennwerte beschrieben. Die wichtigsten Parameter sind:

• Ra (arithmetischer Mittenrauwert): Mittelwert der Abweichungen vom Profil
• Rz (gemittelte Rautiefe): Mittelwert aus Einzelrautiefen

Typische Rauheitswerte nach Fertigungsverfahren (Richtwerte):

• Schruppen: Ra 6,3–25 μm
• Schlichten (Drehen, Fräsen): Ra 0,8–3,2 μm
• Feinschlichten: Ra 0,2–0,8 μm
• Schleifen: Ra 0,05–0,4 μm
• Feinstschleifen, Läppen: Ra < 0,05 μm

Form- und Lagetoleranzen nach ISO 1101

ISO 1101 definiert Toleranzen für Form (Geradheit, Ebenheit, Rundheit), Lage (Parallelität, Rechtwinkligkeit, Position) und Lauf (Rundlauf, Planlauf). Diese Toleranzen sichern die Funktion von Baugruppen unabhängig von Maßtoleranzen.

Prüfmittel und Messtechnik umfassen Messschieber und Bügelmessschrauben für IT9 und gröber, Messuhren und Feinzeiger für IT7 bis IT8 sowie Koordinatenmessgeräte für IT6 und komplexe Geometrien.

Maschinenstundensatz CNC: Wirtschaftlichkeit und Kostenfaktoren

Der Maschinenstundensatz variiert erheblich je nach Maschinentyp, Ausstattung, Betriebsgröße und Region. Er ist die zentrale Kennzahl für die Kalkulation von Fertigungskosten und setzt sich aus mehreren Komponenten zusammen.

Kostenfaktoren in der CNC-Zerspanung

Der Maschinenstundensatz setzt sich aus mehreren Komponenten zusammen:

1. Abschreibung: Anschaffungskosten verteilt auf Nutzungsdauer (typisch 8–12 Jahre)
2. Zinsen: Kapitalbindung der Investition
3. Instandhaltung: Wartung, Reparaturen, Verschleißteile (Richtwert: 5–10 % des Anschaffungswerts pro Jahr)
4. Energie: Strom für Antriebe, Kühlung, Steuerung
5. Raumkosten: Hallenfläche, Heizung, Beleuchtung
6. Gemeinkosten: Verwaltung, Vertrieb, Qualitätssicherung

Zusätzlich fallen variable Kosten an:

• Werkzeugkosten: Abhängig von Material, Standzeit und Bearbeitungsaufgabe
• Kühlschmierstoff: Beschaffung, Entsorgung, Pflege
• Rüstzeit: Einrichten, Werkzeugwechsel, Erstmusterprüfung
• Nebenzeit: Be- und Entladen, Messen, Entgraten

Die konkreten Maschinenstundensätze unterscheiden sich nach Maschinentyp, wobei einfache Drehmaschinen am unteren und 5-Achs-Bearbeitungszentren am oberen Ende der Bandbreite liegen.

Make-or-Buy: Kriterien für Eigenfertigung vs. Lohnfertigung

Eigenfertigung lohnt sich bei hohen Stückzahlen, kurzen Durchlaufzeiten und vorhandener Maschinenkapazität; Lohnfertigung bei Spezialverfahren, geringen Losgrößen und fehlender Auslastung. Die Entscheidung hängt von mehreren Faktoren ab:

Für Eigenfertigung sprechen:

• Hohe Stückzahlen und Wiederholteile
• Kurze Reaktionszeiten erforderlich
• Vorhandene Maschinenkapazität
• Know-how-Schutz kritisch
• Langfristige Kostensenkung durch Lernkurve

Für Lohnfertigung sprechen:

• Geringe Losgrößen und Prototypen
• Spezialverfahren (z. B. 5-Achs-Fräsen, Hartbearbeitung)
• Fehlende Maschinenkapazität
• Schwankende Auslastung
• Vermeidung von Investitionsrisiko

Eine Wirtschaftlichkeitsrechnung sollte Vollkosten (inkl. Rüstzeit, Ausschuss, Kapitalbindung) berücksichtigen. Die wirtschaftliche Losgröße hängt stark von Komplexität und Rüstaufwand ab.

Digitalisierung und Industrie 4.0 in der CNC-Zerspanung

CAD/CAM-Systeme integrieren Konstruktion und Fertigung digital und erzeugen NC-Programme aus 3D-Modellen automatisch. Die Programmierung erfolgt offline, während die Maschine produziert. Simulationen prüfen Kollisionen und optimieren Werkzeugwege vor der ersten Spanbildung.

Prozessüberwachung erfasst Kräfte, Leistung, Schwingungen und Werkzeugverschleiß in Echtzeit. Adaptive Steuerungen passen Schnittparameter automatisch an. Werkzeugbrucherkennung stoppt die Maschine bei Abweichungen und verhindert Ausschuss.

Predictive Maintenance nutzt Maschinendaten für vorausschauende Wartung. Algorithmen erkennen Verschleißmuster und melden Wartungsbedarf, bevor Ausfälle auftreten. Die Datenerfassung nach OPC UA ermöglicht Vernetzung mit MES und ERP-Systemen.

Digitale Zwillinge simulieren Fertigungsprozesse virtuell und optimieren Parameter vor der physischen Umsetzung. Sie verkürzen Rüstzeiten und reduzieren Anlaufkosten bei neuen Produkten.

Berufsbild: CNC-Zerspanungsmechaniker

Die Ausbildung zum Zerspanungsmechaniker dauert laut Ausbildungsordnung 3,5 Jahre und erfolgt dual im Betrieb und in der Berufsschule. Fachrichtungen sind Dreh-, Fräs-, Schleiftechnik sowie Drehautomatensysteme. Inhalte umfassen Werkstofftechnik, technisches Zeichnen, CNC-Programmierung, Qualitätssicherung und Maschineneinrichtung.

Tätigkeitsfelder nach der Ausbildung:

• Einrichten und Bedienen von CNC-Maschinen
• Erstellen und Optimieren von NC-Programmen
• Werkzeugauswahl und -verwaltung
• Qualitätskontrolle und Prozessoptimierung
• Instandhaltung und Wartung

Weiterbildungen führen zum Industriemeister Metall, Techniker Maschinentechnik oder Bachelor/Master in Produktionstechnik. Der Fachkräftemangel in der Zerspanungstechnik bietet gute Karrierechancen.
